RUOTE DENTATE

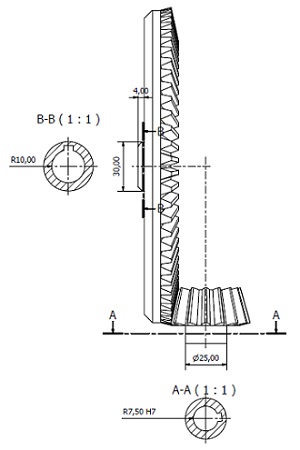

Coppia conicha UNI 6588
La prima coppia di ruote dentate è di tipo conico. Permette quindi, con una ratio 1:4, di trasferire il moto dall'albero 1 collegato con le pedivelle all'albero 2 disporto perpendicolarmente ad esso.
Caratteristiche:
- Rapporto di trasmissione 1:4
- Modulo 3
- N° denti corona: 64
- N° denti pignone: 16
- Diametro primitivo corona: 192 mm
- Diametro primitivo pignone: 48 mm
- Accoppiamento corona: 20 H7p6
- Accoppiamento pignone: 15 H7p6
- Materiale: C43

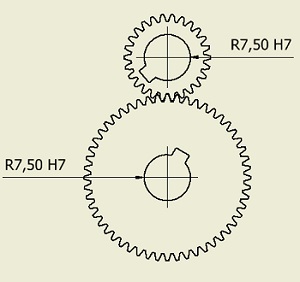

Ruote dentate cilindriche UNI 7847
La seconda coppia di ruote dentate è di tipo cilindrico e permette di trasferire il moto, con una ratio 1:2, dal albero 2 all'albero 3 collegato a sua volta all'albero flesso e quindi all'elica.
Caratteristiche:
- Rapporto di trasmissione: 1:2
- Modulo 1
- N° denti corona: 52
- N° denti pignone: 26
- Diametro primitivo corona: 52 mm
- Diametro primitivo pignone: 26mm
- Accoppiamento corona: 15 H7p6
- Accoppiamento pignone: 15 H7p6
- Materiale: C43
