CONCEPT 2

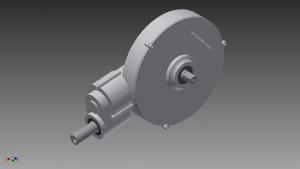

La seconda soluzione sviluppata è stata progettata e ottimizzata esclusivamente per la waterbike, utilizzando componenti originali e dedicati.

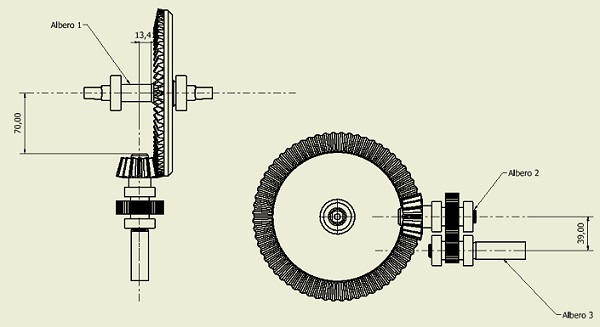

Presenta un rapporto di trasmissione complessivo di 1:8 ottenuto tramite una coppia conica (ratio 1:4) e ruote dentate cilindriche (ratio 1:2) collegate tra loro tramite tre alberi opportunamente dimensionati.

Il rendimento stimato alla luce dei dati reperiti è intorno al 95%, ben più alto di quello garantito dal concept 1, i cui componenti provengono da applicazioni industriali differenti da quella in questione.

Vantaggi:

  • Design
  • Ottimizzazione dei componenti
  • Meccanismo più semplice
  • Alto rendimento
  • Semplicità nella manutenzione

Svantaggi:

  • Maggiore difficoltà nella realizzazione

Componenti:
