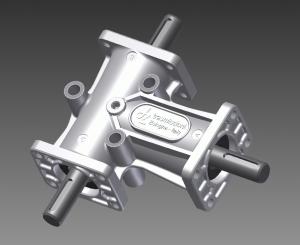

RINVIO ANGOLARE DZ 23—3FABC

I rinvii angolari sono organi meccanici di precisione che permettono di trasferire il moto da un albero ad un altro posizionato perpendicolarmente ad esso attraverso l'uso di una coppia conica.


Il modello Dz 23-3FABC scelto per la Waterbike è dotato di un rapporto di trasmissione 1:2, ed è stato selezionato per ricevere all’ingresso una coppia media di 20 Nm ad una velocità di 60 rpm ma può sopportare all’occorrenza anche una coppia di 80 Nm e velocità fino a 1400 rpm in totale sicurezza, come comunicatoci dall’azienda produttrice.

Caratteristiche:

  • Carter monoblocco rigido in lega d’alluminio.
  • Ingranaggi conici con dentatura spiroidale che assicura la massima capacità di carico; Costruiti in acciaio al Nichel-Cromo trattato superficialmente con cementazione e tempra che garantire lunga durata all’usura pur lasciando tenace ed elastico il cuore del dente per sopperire agli urti meccanici; Il gioco angolare tra gli ingranaggi è regolato per garantire un ingranamento ed una silenziosità ottimali.
  • Alberi costruiti in acciaio trattato a 80 Kg/mm2 e protetti superficialmente contro la corrosione. L’attacco esterno per l’utilizzatore è previsto con un trascinamento a chiavetta a norma UNI, che può essere facilmente adattato per il collegamento con delle pedivelle.
  • Anelli di tenuta interni per lubrificazione ad olio.
  • Temperature di utilizzo: dai -20°C ai +80°C
  • Rapporto di riduzione: 1:2
  • Coppia Nominale: 33,8 Nm
  • Coppia di emergenza: 80 Nm
  • Velocità massima in ingresso: 1400 rpm
  • Peso: 1,2 Kg
  • Prezzo: 87,07 €
