CONCEPT 1



Il primo concept è stato ideato sfruttando quasi interamente componenti già esistenti sul mercato al fine di ridurre al minimo i costi e i tempi di produzione.
Ci siamo dunque concentrati nella ricerca sul mercato di elementi che riuscissero a soddisfare principalmente due obiettivi:

  • Avere un movimento centrale con uscita ad albero
  • Ottenere una Ratio complessiva di 1:8

Una nostra prima indagine ci ha portato a considerare come soluzione ottimale una trasmissione a cardano per bicicletta. Queste sono infatti ottimizzate sia per sopportare gli sforzi ciclici trasmessi tramite la pedalata che per adattarsi perfettamente alla maggior parte di componenti ciclistici attualmente in commercio. Abbiamo però dovuto abbandonare questa soluzione principalmente per due motivi:

per prima cosa il rapporto di trasmissione unitario obbligava al uso di un moltiplicatore di velocità che avrebbe aumentato ulteriormente il prezzo già molto elevato di questa soluzione, ma soprattutto le poche aziende produttrici di questo tipo di trasmissione (Sussex Enterprise, Mirage Bike) utilizzano un angolo tra l’albero di collegamento con le pedivelle e quello condotto di 95° e non di 90° come necessario per i nostri scopi.

Ci siamo dunque orientati sulla ricerca di componenti progettati principalmente per uso industriale che nonostante necessitino di piccole modifiche per poter essere adattati alla Waterbike, presentano numerosi vantaggi tra cui la facile reperibilità e i costi decisamente inferiori rispetto a componentistica per uso ciclistico.

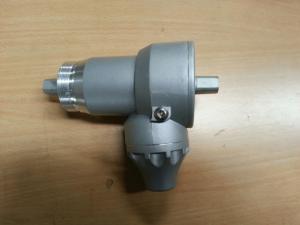

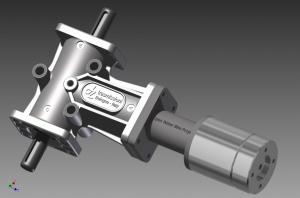

La nostra scelta finale è stata quella di utilizzare un rinvio angolare della DZ, modello 23-3FABC, insieme ad un riduttore epicicloidale reversibile Siboni RE 55, utilizzato dunque come moltiplicatore di velocità, collegati per mezzo di un giunto realizzato appositamente su misura.
In questo modo siamo riuscì ad ottenere una trasmissione compatta di circa 3 kg, con un costo stimato di circa 250€.

Vantaggi:

  • Poche e semplici lavorazioni meccaniche
  • Semplicità nell'assemblaggio
  • Adatto a produzioni per piccoli lotti

Svantaggi:

  • Componenti realizzati per applicazioni industriali, non ottimizzati per l'impiego in analisi

Componenti:
