LA PROGETTAZIONE |

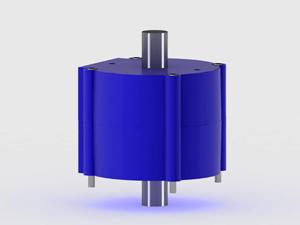

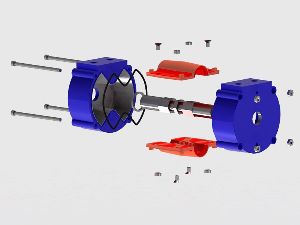

Grazie ad una tecnica di Rendering possiamo avere un'idea di come apparirà il prodotto finito. da come si può notare l'esterno appare simile al modello precedente, l'interno invece è radicalmente modificato. Notiamo infatti i componenti precedentemente presentati assemblati nell'interno.
La progettazione di questo nuovo componente della serie di attuatori della Walton ha coinvolto vari aspetti: dai processi produttivi ai costi di produzione e vendita. L’ottimizzazione di tutto ciò ha richiesto maggiori tempi di progettazione.

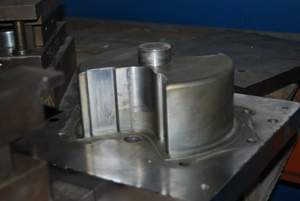

Innanzitutto si è cercato di trovare un modo per riutilizzare tutti i componenti già esistenti. L’unico componente simile a quelli già in produzione è il semicorpo in alluminio. Si è pensato quindi di mantenere le quote esterne così da dover solo sostituire l’interno dello stampo attuale per ottenere gli angoli di sformo richiesti.
L’idea della paletta composta da due metà simmetriche è nata dopo parecchi studi sulla produzione. Con questo metodo infatti è sufficiente un unico stampo per produrre le due metà. Di particolare importanza i canali per il passaggio del fluido che semplificano, come già detto, i passaggi produttivi.
