Telaio da sci per discesa
Verifica della molla a flessione
Un’analisi più approfondita della molla a flessione ha portato, come ipotizzato nella prima verifica, a non poter considerare l’approssimazione dei piccoli spostamenti.
Si è ottenuta così la formula della linea elastica che risulta essere un’equazione differenziale del secondo ordine.

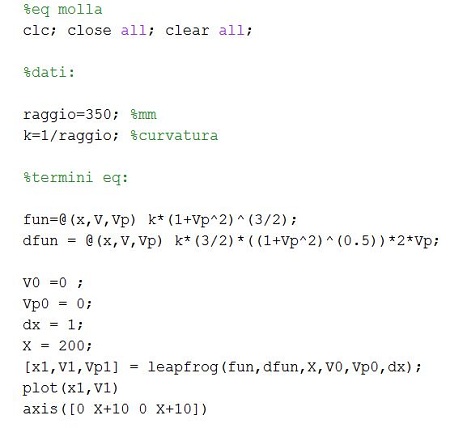

La risoluzione è stata svolta con un programma su Matlab:

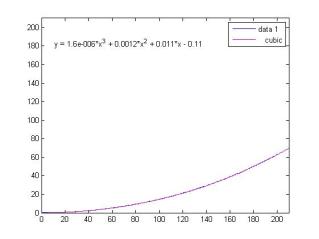

La fibra esterna alla curvatura (quella con massimo allungamento) passa da 214 a circa 216,5 mm.
Si calcola il massimo allungamento percentuale poiché rappresenta un parametro critico per la deformazione della molla:
La fibra esterna alla curvatura (quella con massimo allungamento) passa da 214 a circa 216,5 mm.
Si calcola il massimo allungamento percentuale poiché rappresenta un parametro critico per la deformazione della molla:
Si è scelto di utilizzare fibre alla graffite (tipo HT) che se sottoposte a uno sforzo di circa 2350MPa hanno un allungamento percentuale a trazione di circa 1.4%, sotto il valore richiesto dalla molla.
