sistema di sollevamento per ante

Caso di analisi statica

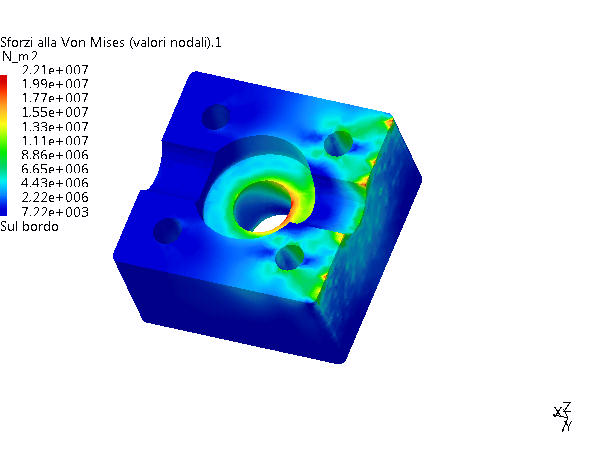

analisi dissipatore

Soluzione del caso di analisi statica.1 - Sforzi alla Von Mises (valori nodali).1

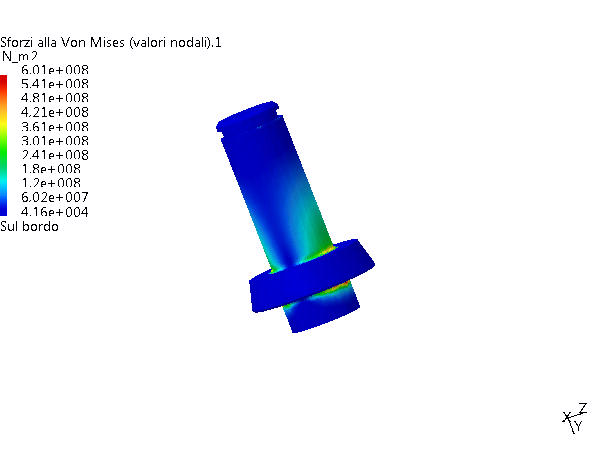

analisi perno braccio

Soluzione del caso di analisi statica.1 - Sforzi alla Von Mises (valori nodali).1

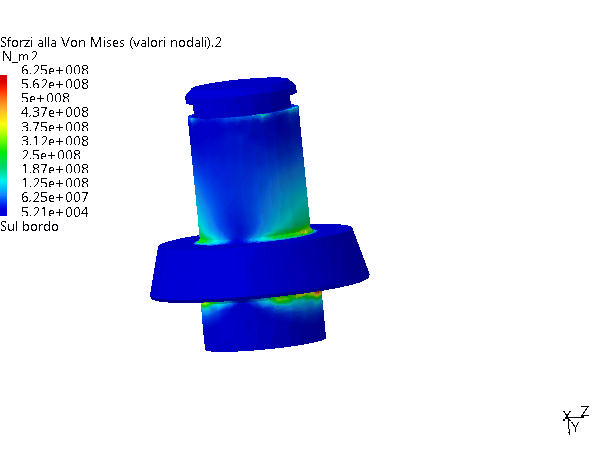

analisi perno dissipatore

Soluzione del caso di analisi statica.1 - Sforzi alla Von Mises (valori nodali).1

Alla luce dei risultati ottenuti dall’analisi FEM in termini di sforzi di Von Mises e di deformazione possiamo asserire che:

• la scelta dei materiali per i componenti modificati soddisfa i requisiti di resistenza allo snervamento con coefficienti di sicurezza maggiori di 1 per entrambi i perni e molto superiore all’unità per il dissipatore;

• le deformazioni subite dai pezzi risultano essere del tutto trascurabili ai fini del funzionamento del sistema essendo dell’ordine dei centesimi di millimetro.
