SCOPO

Lo scopo di questo studio è stato quello di andare a creare un modello con cui analizzare la sollecitazione a cui sono sottoposte le bobine in una macchina per trafilare filo d’acciaio ad alto tenore di carbonio.

Lo scopo per cui si è stato fatto questo studio è dovuto al fatto che da prove sperimentali si è visto che la dipendenza della capacità di asportare calore della bobina dipende quasi esclusivamente dallo spessore della stessa.

Lo studio ha seguito i seguenti passaggi;

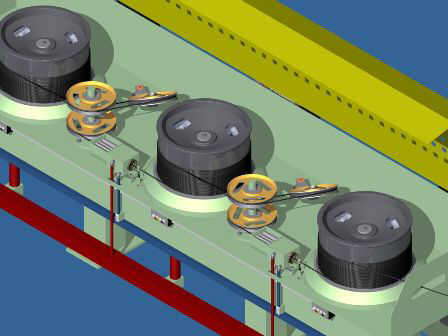

- Disegno di massima della macchina

- Calcolo di tutte le forze di processo

- Impostazione del modello

- Analisi ad elementi finiti

- Definizione dello spessore e verifica della deformazione della bobina.
