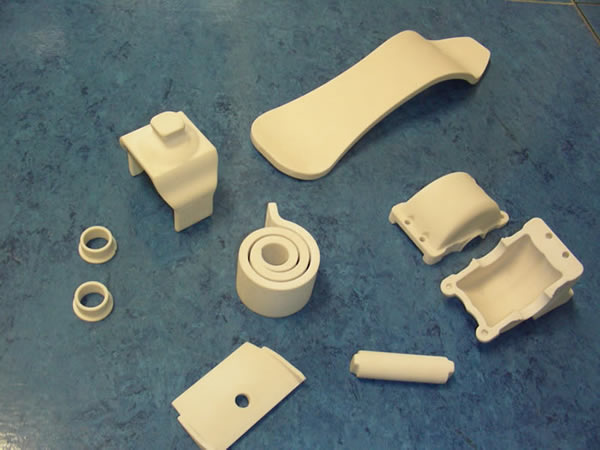

Per ricollegarci agli argomenti trattati a lezione, avere un'idea dell'aspetto del prodotto finito e riconoscere eventuali errori in fase di modellazione CAD ci siamo informati sulla possibilità di realizzare un prototipo rapido ottenendo questi componenti in polvere di gesso.

In questo modo abbiamo anche potuto verificare le fasi di montaggio che avevamo ipotizzato.

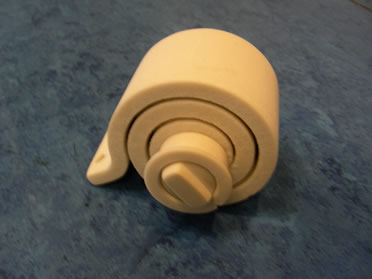

1. Fissaggio della molla al perno: quest'operazione viene svolta sfruttando la dilatazione termica della molla in seguito ad un riscaldamento. Una volta raffreddata la molla i due componenti rimangono solidali tra loro per interferenza e sono da inserire tra le due boccole.

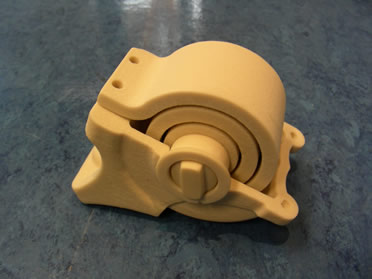

2. Posizionamento del gruppo molla nell'apposita sede nella base.

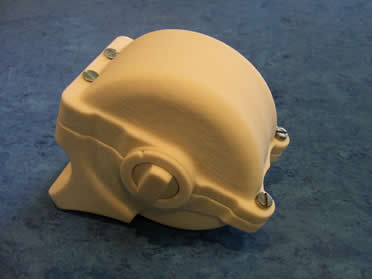

3. Fissaggio del coperchio tramite quattro viti M4.

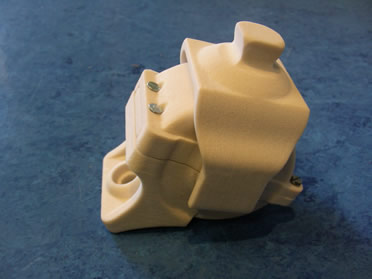

4. Fissaggio per interferenza dell'attacco superiore al perno.

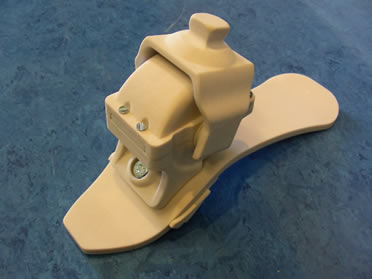

5. Fissaggio del gruppo caviglia alla lamina tramite un bullone M8. Il dado e la rosetta sono in battuta su una staffa.

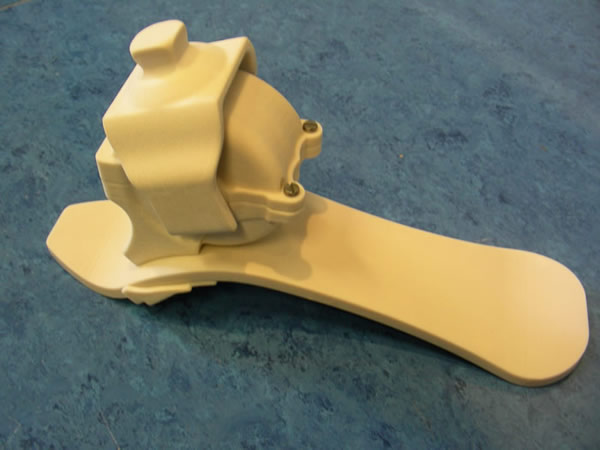

Il risultato finale è questo prototipo.
