Le analisi FEM sono state effettuate singolarmente su ogni componente calcolando le interazioni reciproche. L'analisi ha tenuto conto dei limiti a fatica dei materiali impiegati; in particolare per la lega Hokotol si è stabilito come valore limite per gli sforzi di Von Mises di 220 MPa. Per l'acciao abbiamo stimato tramite il diagramma di Woehler un carico limite di 700 MPa. I carichi immessi sono superiori rispetto a quelli ricavabili dai dati per tenere conto di eventuali situazioni limite ed avere un margine di sicurezza. La scala dei grafici è in Pa. In seguito riportiamo i nostri risultati.

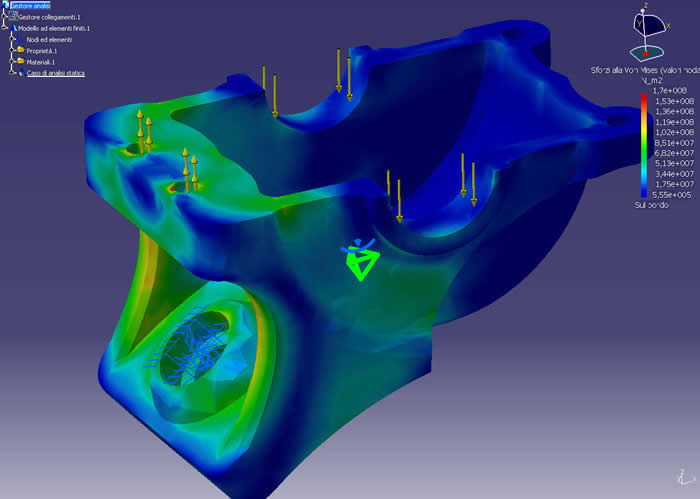

- Base (materiale: Hokotol)

Lo sforzo massimo rilevato è di 170 MPa in prossimità delle viti che vincolano la molla.

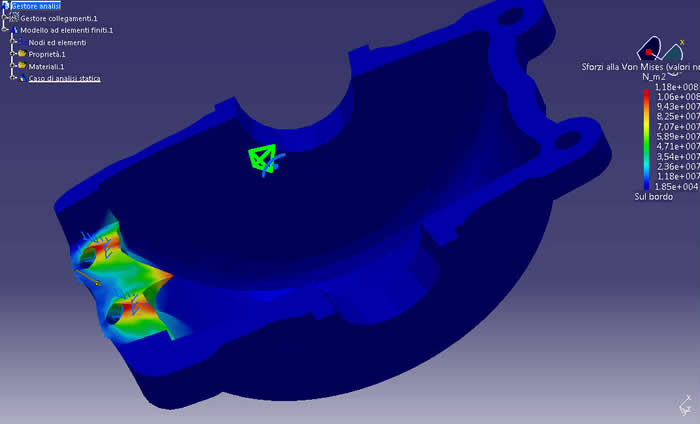

- Coperchio (materiale: Hokotol)

Lo sforzo massimo è di 118 MPa in corrispondenza delle viti che vincolano la molla.

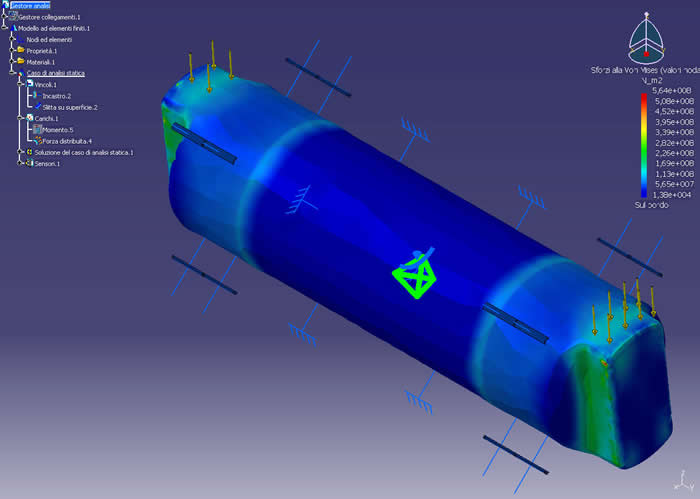

- Perno (materiale: 42CrMo4)

Lo sforzo massimo è di 564 MPa in prossimità del fissaggio con l'attacco superiore. Il momento applicato è stato nascosto per ragioni di chiarezza.

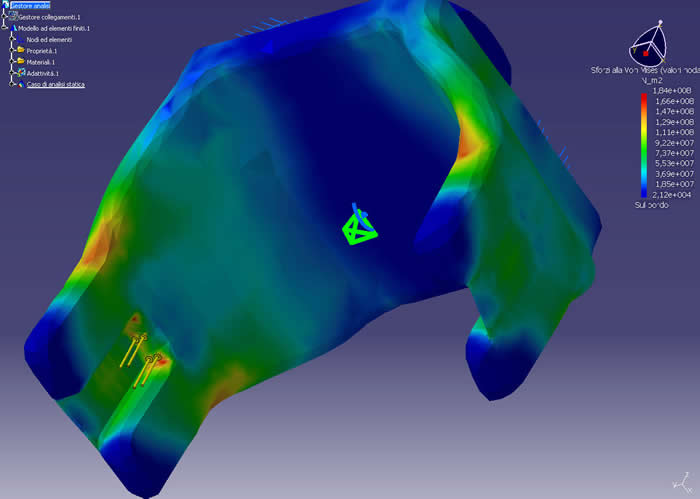

-Attacco superiore

Lo sforzo massimo è di 184 MPa in prossimità del fissaggio con il perno. I momenti applicati sono stati nascosti per ragioni di chiarezza.

-Viti

Le viti sono state adeguatamente dimensionate a vita illimitata a fatica utilizzando il diagramma di Haigh.
