Analisi F.e.m.
Le analisi FEM sono state effettuate singolarmente su ogni
componente calcolando le interazioni reciproche. L'analisi
ha tenuto conto dei limiti a fatica dei materiali impiegati;
in particolare per la lega Hokotol si è stabilito come
valore limite per gli sforzi di Von Mises di 220 MPa. Per
l'acciaio abbiamo stimato tramite il diagramma di Woehler un
carico limite di 700 MPa. I carichi immessi sono superiori
rispetto a quelli ricavabili dai dati per tenere conto di
eventuali situazioni limite ed avere un margine di
sicurezza. La scala dei grafici è in Pa. In seguito
riportiamo i nostri risultati.
· Caviglia(materiale
Hokotol)

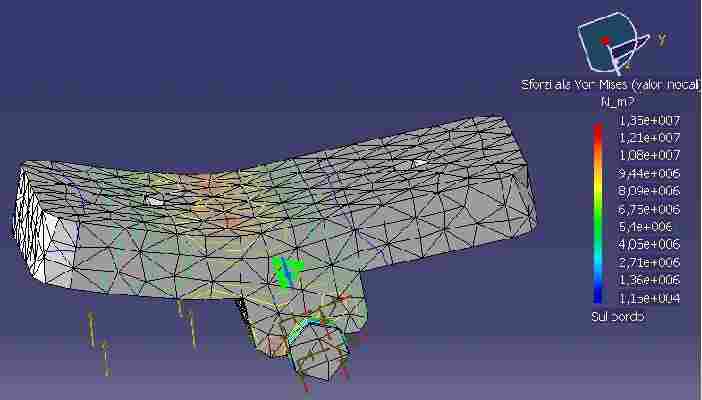

· Sforzi

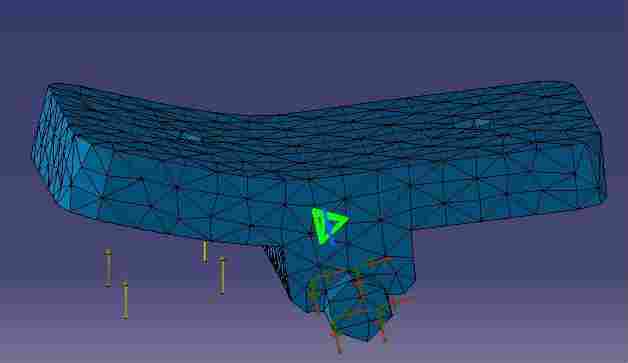

· Deformazioni

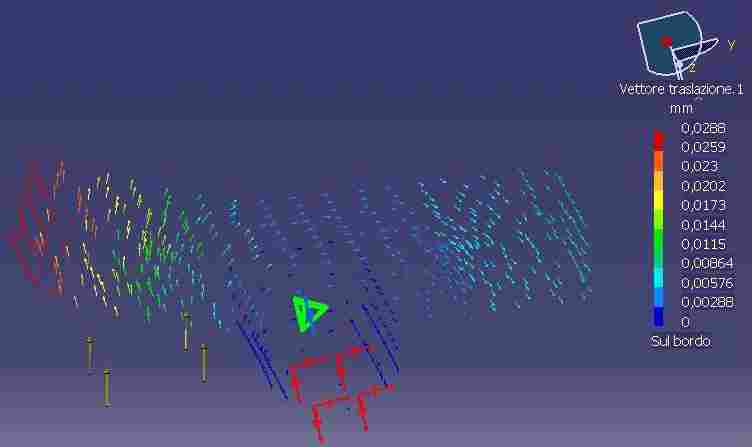

· Spostamenti
· Base
del piede (materiale Hokotol)

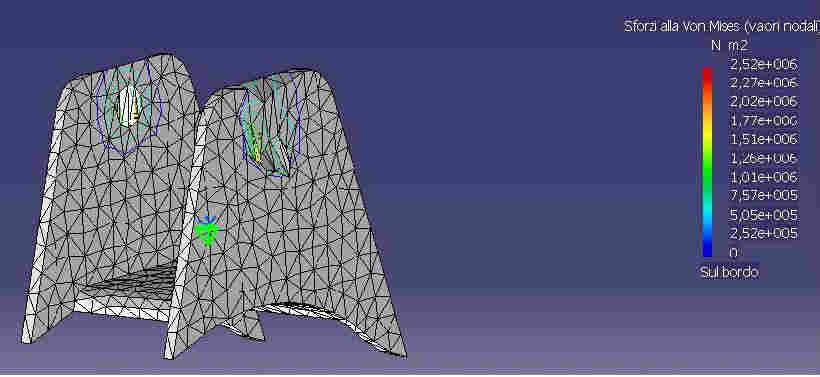

· Sforzi

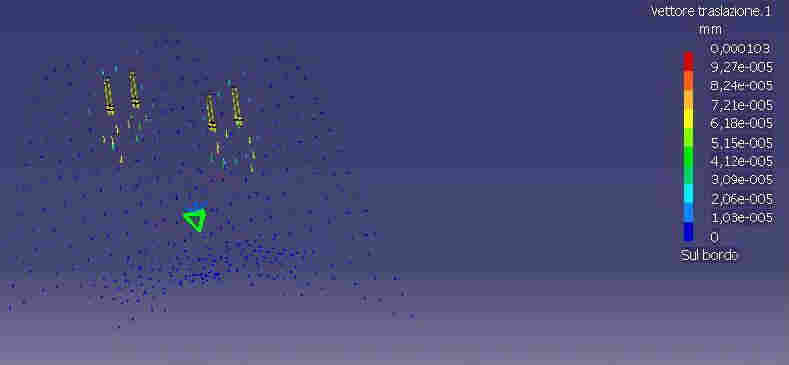

· Spostamenti
· Supporto
superiore

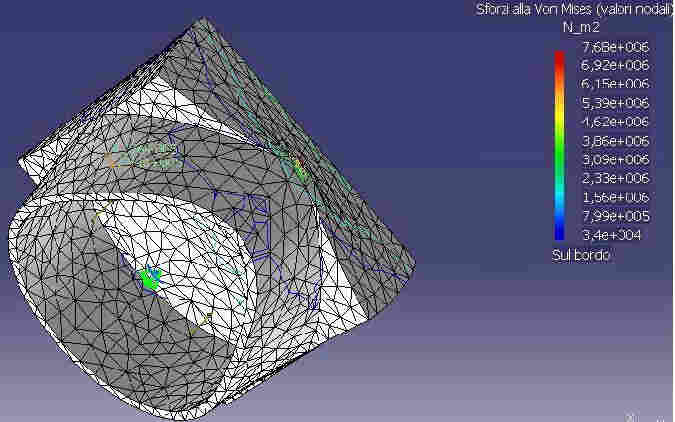

· Sforzi

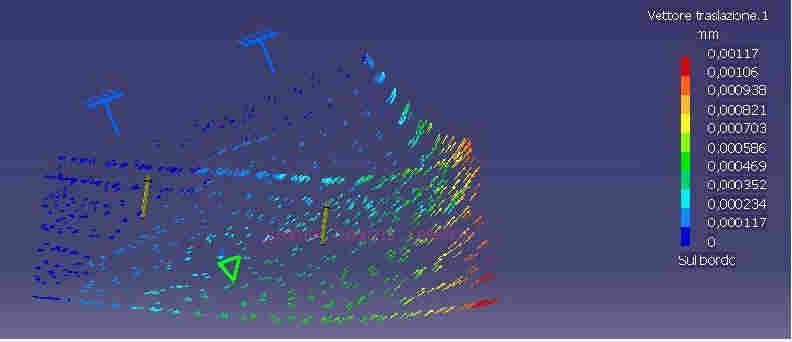

· Spostamenti
