Dimensionamento
Il dimensionamento delle molle è stato effettuato
utilizzando il software Molle 2.0. Il risultato è stato un

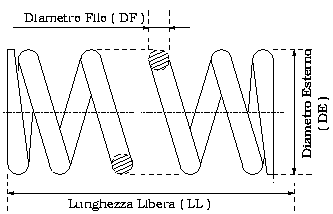

componente di dimensioni: 30 mm di diametro,
5 mm di spessore, 45 mm di altezza, diametro filo 6
mm e spire attive 4.
Le molle a compressione sono costruite con filo
tondo in acciaio per molle UNI 3823 classe C.
I
fili di classe C sono ad alta resistenza, utilizzati per
sollecitazioni elevate e a fatica e quindi ideali per il
progetto in esame.
Si è ipotizzato
di produrla in acciaio per molle
52SiCrNi5.

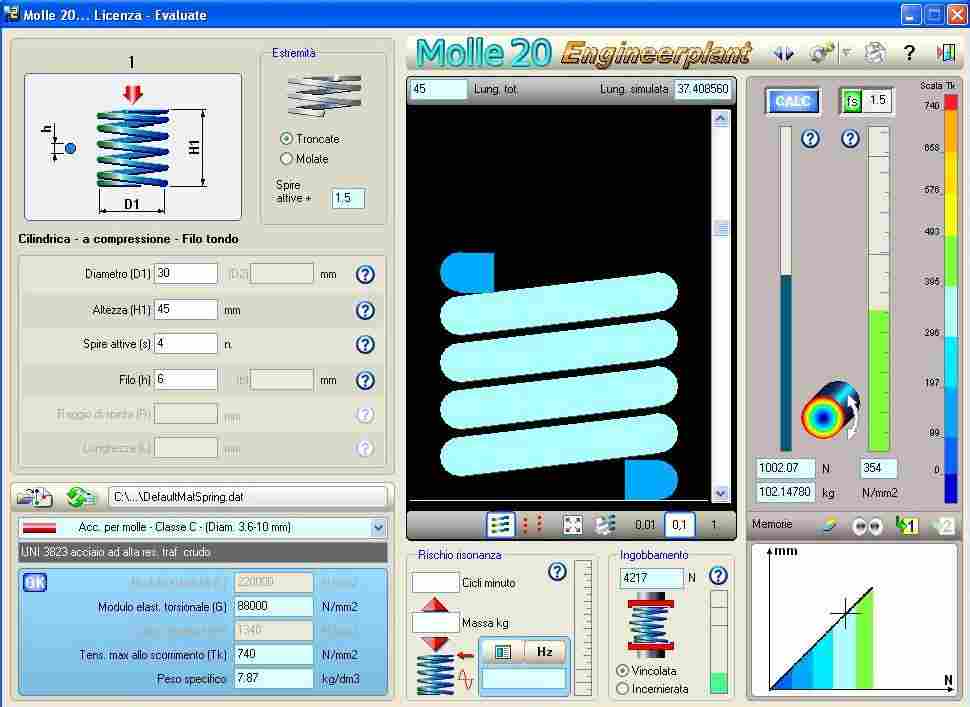

Schermata di Molle 2.0
Dal comportamento lineare della molla, si
ricava la costante elastica tramite la seguente formula:
F = K *Δx
Invertendo la formula e sostituendo i
valori, si ottiene:
K = 132 N/mm
La costante elastica verrà utilizzata per
determinare la compressione delle molle al variare delle
configurazioni, che è il parametro da considerare per verificare
l'avvenuta
o meno saturazione delle molle.
