Materiale
Per lo svolgimento del progetto sono state fornite:
· Specifiche
di progettazione e cammino:

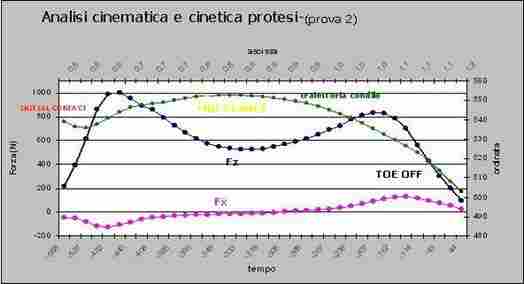

cinematica e la dinamica del passo ottenuti
tramite prove sperimentali riguardanti sia arti sani
che protesici. In particolare è stato fornito: la
traiettoria del condilo femorale, la traiettoria del
malleolo, durante la fase dell'appoggio a terra, da initial
contact al toe off. L'andamento delle forze Fx
(direzione avanzamento) e Fz
(verticale) che forniscono un’ indicazione di quali sono le
forze in gioco durante l'appoggio a terra e quali
inclinazione ha il vettore forza durante ogni istante
dell'appoggio a terra.

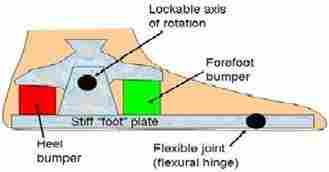

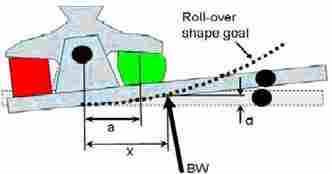

· Schema
di piede simile a quello da progettare:
La caviglia è costituita da un perno che ruota vincolato ad
una struttura metallica. La risposta dinamica è data da due
elementi tipo "molla-smorzatore" che controllano l'angolo
della caviglia, e dalla lamina in fibra di carbonio.

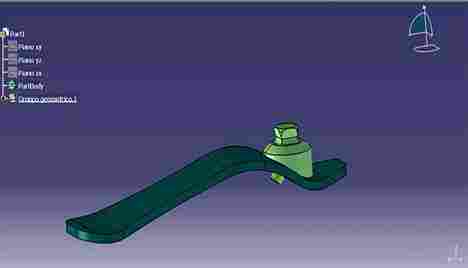

· CAD:iges
e stl LAMINA INFERIORE. Immagine catturata da Catia V5R18.
