Tutti i concept proposti

Per il prodotto finito

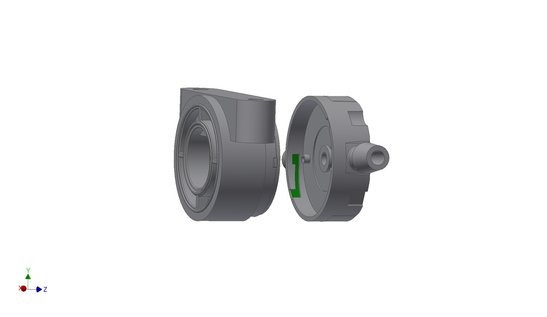

1. Mezzo avvitamento
2. Spine esterne

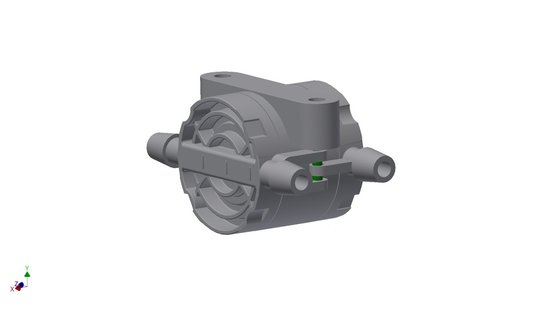

3. Snap-fit

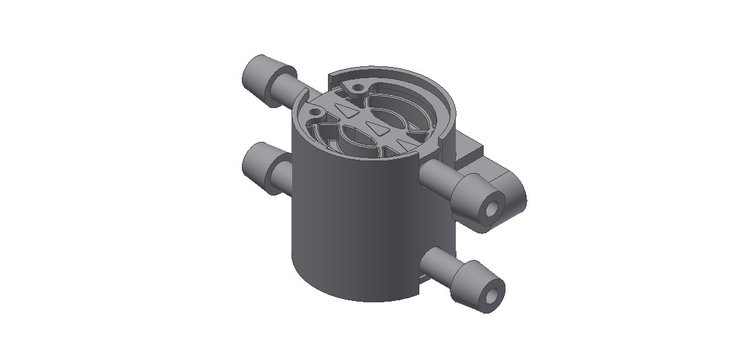

4. Anello seeger

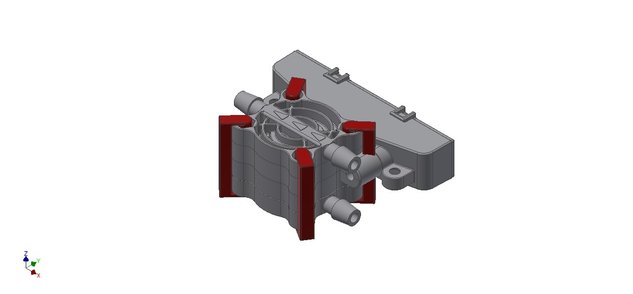

5. Corpo esterno a "C"

1. Mezzo avvitamento

PRO:

• Facilità di smontaggio/montaggio
• Ottima tenuta
• Non modifica in maniera significativa l’estetica

CONTRO:

• Necessità di riprogettare il corpo principale considerevolmente
• Costi elevati​

2. Spine esterne

PRO:

• Minime modifiche ai componenti esistenti
• Costi basti

CONTRO:

• Cedevolezza del materiale a fatica
• Tenuta non uniformemente distribuita sulla superficie
• Disallineamento spine

3. Snap-fit

PRO:

• Facilità assemblaggio
• Basso costo
• Non modifica il design esterno
• Soluzione integrata al corpo valvola/portatubi

CONTRO:

• Complessità tecnologiche

4. Anello seeger

PRO:

• Ottima tenuta
• Distribuisce in modo uniforme la pressione
• Geometria standardizzata
• Costi bassi
• Modifica minima dei componenti esistenti

CONTRO:

• ​Necessità di acquisto del seeger da un venditore esterno all’azienda

5. Corpo esterno a "C"

PRO:

• Distribuzione del carico uniforme
• Costi bassi
• Lieve ridimensionamento per alloggio componenti

CONTRO:

• Interferenza con la sede dell’attuatore
• ​Rimodellare parte dell’attuatore
• Problema di dimensionamento di recessi resistenti per le ‘‘C’’
• Costi aggiuntivi legati alla produzione tecnologiche delle ‘‘C’’
