Introduzione al progetto

TEAM

Siamo un gruppo di sei studenti del corso "Laboratorio Progettuale CAD", del Politecnico di Milano, coordinato dal professore G. Cascini.

COMPANY

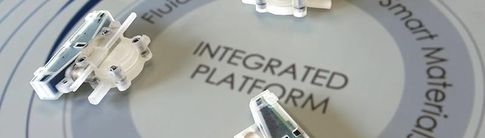

Dolphin Fluidics produce e promuove piattaforme integrate di fluidica intelligente nel campo del controllo preciso dei fluidi.

TASKS

​1. Sistema di vincolamento della molla e della membrana, nell'apertura della valvola, in fase di prototipazione.
2. Metodo alternativo alle viti per il fissaggio del portatubi per il prodotto finito.

La valvola

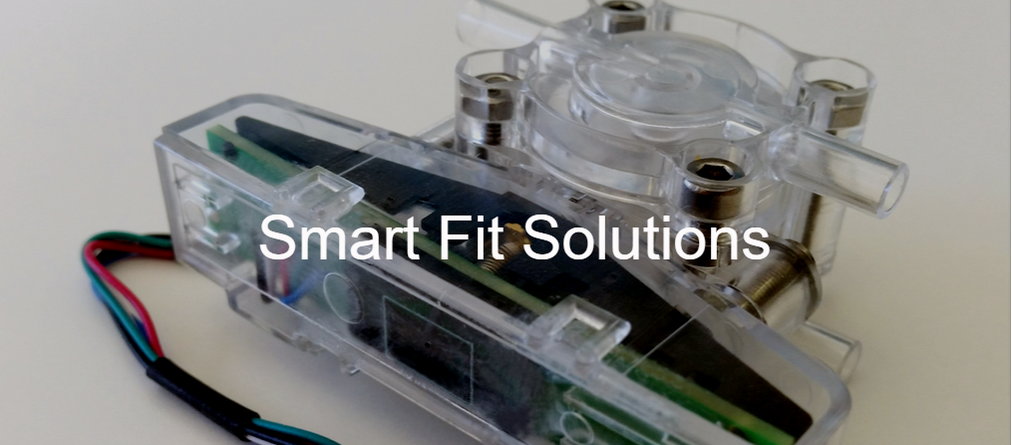

La on/off smart valve di Dolphin Fluidics è una valvola a 2 vie, chiusa, a separazione totale, per l’erogazione e la miscelazione di liquidi e gas. Questo dispositivo è la soluzione più intelligente, igienica, leggera ed efficiente per controllare i flussi.

---

Specifiche tecniche

• Valvola di erogazione e miscelazione aria/liquido
• Controllo On/Off
• Sistema di tenuta affidabile a separazione totale
• Attuatore a basso consumo energetico
• Azionamento silenzioso
• Design brevettato
• Conformità materiali NSF/FD

• ∆P min: 0.2 bar
• ∆P max: 5 bar​
• Diametro orifizio: 4 mm
• Temperatura fluido: ≤ 130°C
• Temperatura ambiente: -10°C< % <+65°C

Idee

Abbiamo proposto diversi concept, ma analizzando PRO & CONTRO , alcuni sono stati scartati.

• ​Per vedere tutte le idee proposte:

Brainstorming Prototipo

Brainstorming Prodotto finito

---

Soluzioni

Prototipo

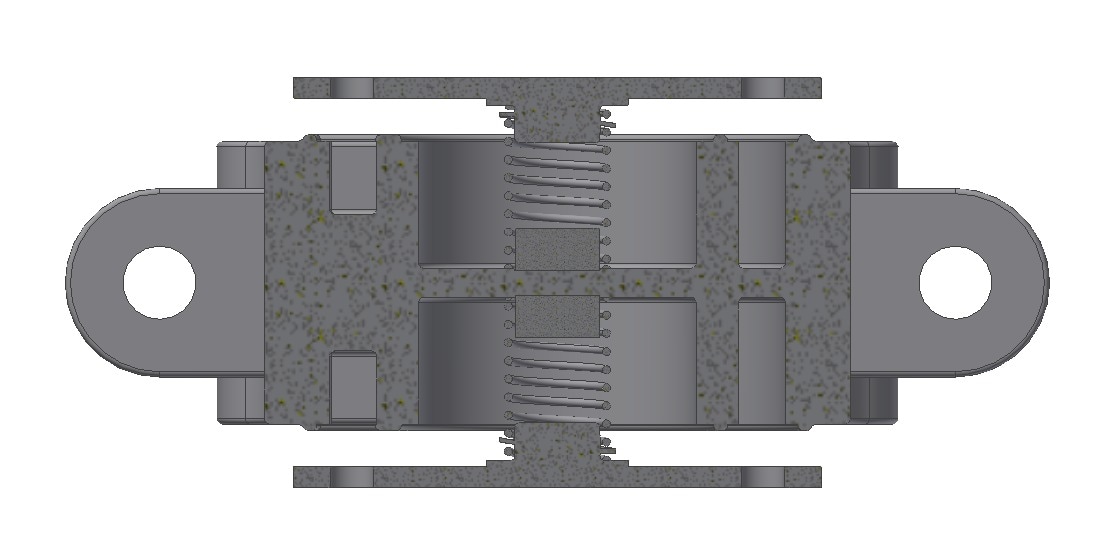

Per la fase di prototipazione è stata sviluppata una soluzione che vincoli molla e membrana al corpo valvola. In questo modo è possibile montare e smontare il portatubi senza modificare l'allineamento degli altri componenti. Rispetto alla valvola attuale è stato aggiunto:

• su ciascuna membrana, un recesso a sviluppo elicoidale con passo e spessore adattati a quelli della molla
• due magneti
• due tasche, concentriche al corpo valvola, che ospitino i magneti, al fine di evitare eventuali problemi di allineamento.

Soluzione interna

---

Prodotto finito

Concept 1

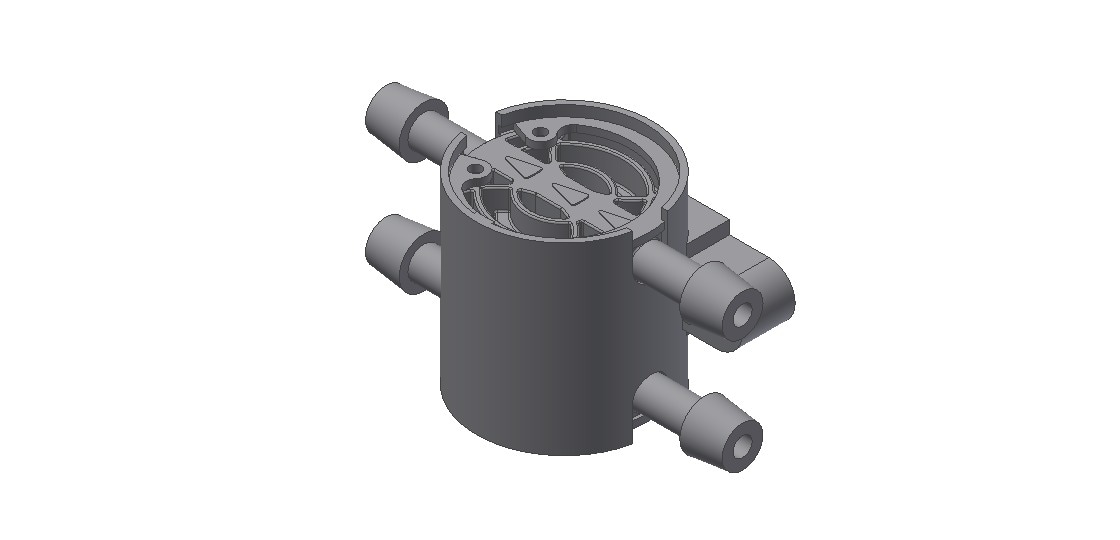

Una soluzione per il prodotto finito prevede l’utilizzo di due anelli Seeger, che possono essere ristretti tramite pinze e inseriti all'interno di cave apposite. Successivamente ritornando alle dimensioni originali, gli anelli fungono da elementi interferenti per i portatubi. E’ stata quindi modificata la struttura del corpo valvola per la realizzazione delle cave.

Anello Seeger

Concept 2

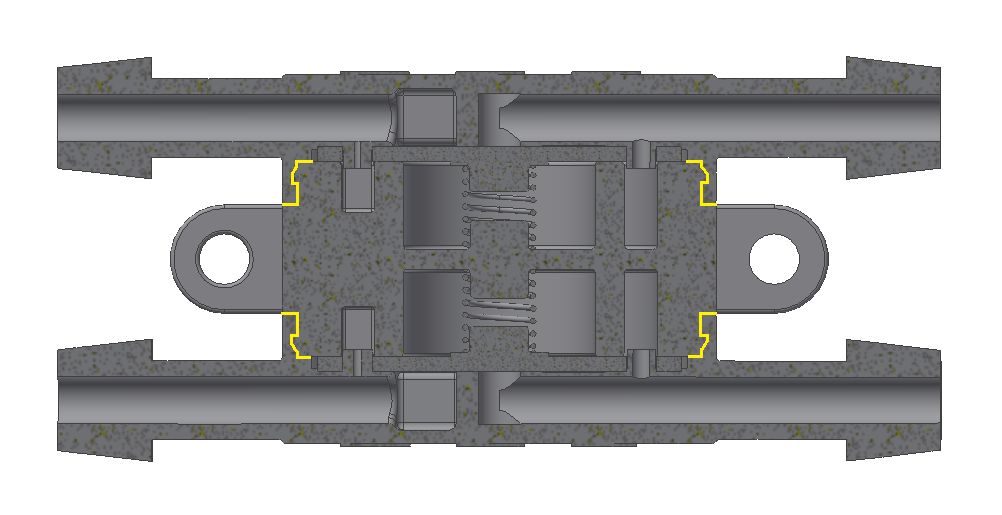

E’ stato portato avanti un secondo concept per il prodotto finito: lo snap-fit anulare. Quest’ultimo è un meccanismo di fissaggio interno, che permette l’accoppiamento tra portatubi (femmina) e corpo valvola (maschio). La struttura della valvola è stata modificata eliminando gli alloggiamenti per le viti e modellando il profilo dello snapfit. La soluzione sarà veloce da assemblare ed "elegante" in quanto si tratta di un meccanismo interno alla valvola.

Annular Snapfit
