Sviluppo di un dispositivo Tracker in collaborazione con MR&D Institute

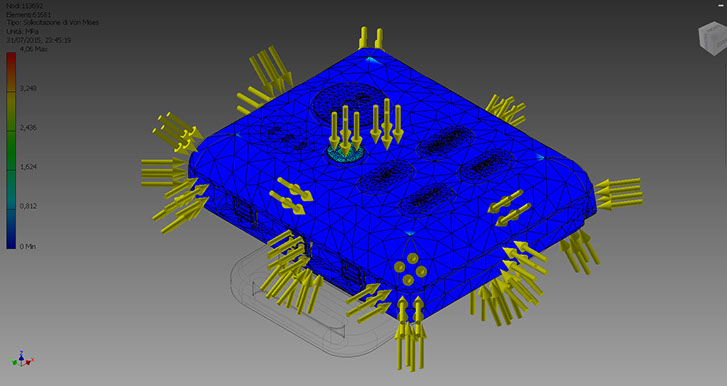

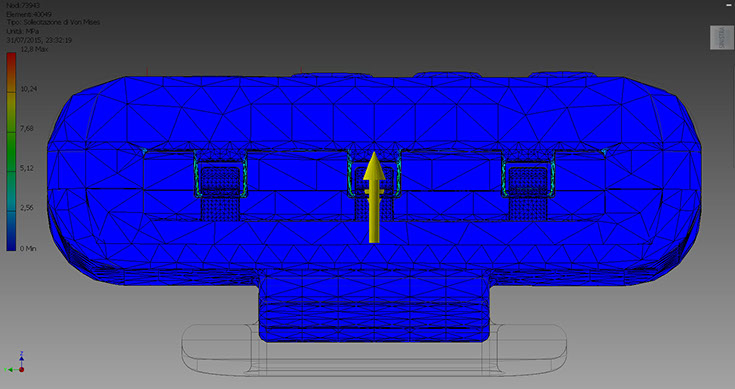

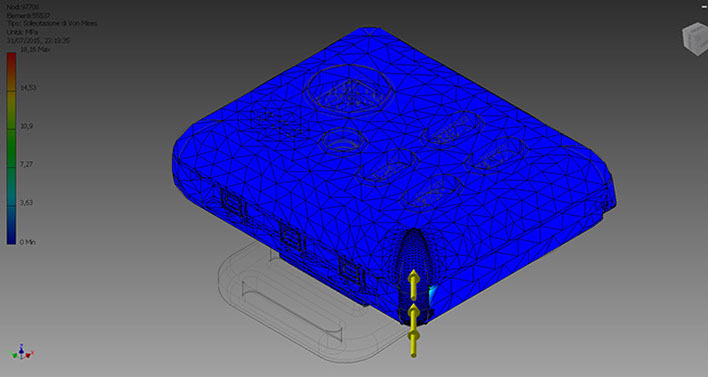

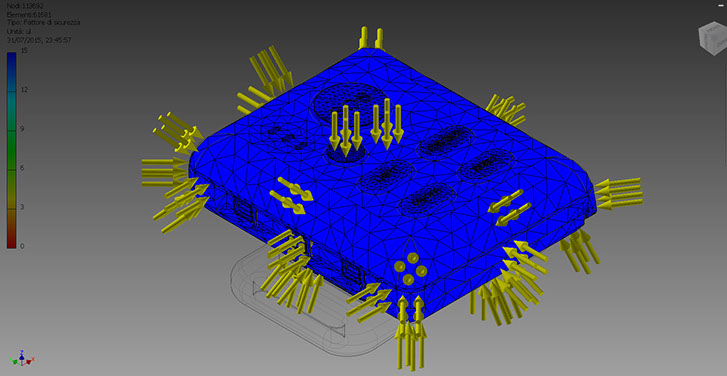

Verifiche FEM 1) Resistenza a 5 metri d'acqua Questa prova fem è servita a dimostrare che il case in policarbonato sia abbastanza robusto da reggere la pressione di una colonna di 5 metri d'acqua (P=rho*g*h=50'000N/m^2), l'esito della prova è stato positivo, con deformazioni del tutto trascurabili e coefficiente di sicurezza minimo 15. 2) Deformazione della clip sotto sforzo Abbiamo voluto studiare la deformazione e l'eventuale rottura delle clip di chiusura sotto una forza di trazione complessiva di 100N (50N sulla parte inferiore del case e 50N sulla parte superiore del case), simulando un tentativo di apertura forzata. La deformazione risultante è di pochi mm come si vede in figura e la clip non è arrivata a rottura. 3) Forza concentrata in posizione critica Abbiamo applicato un carico statico di 250N concentrato nello spigolo del dispositivo, dotato di bumper. Di seguito l'analisi degli sforzi sul case dotato di bumper e sullo strato di policarbonato al di sotto della gomma. Anche in questo caso la prova è stata superata con un coefficiente di sicurezza minimo prossimo a 2 (accettabile).
