Scelte progettuali
Vengono di seguito elencate le soluzioni progettuali che sono state prese in analisi.
A fondo pagina, verrà proposto un prospetto riassuntivo che permetta di comprendere le ragioni che hanno condotto alla scelta specifica.

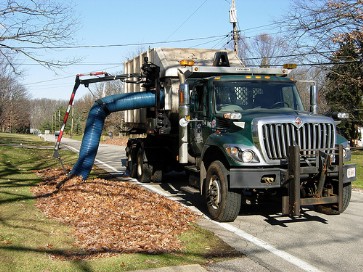

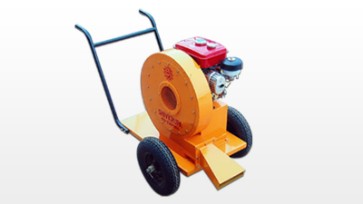

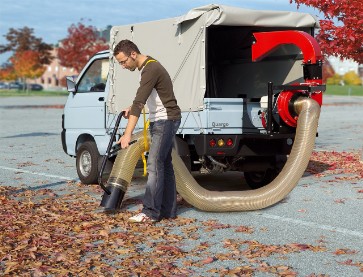

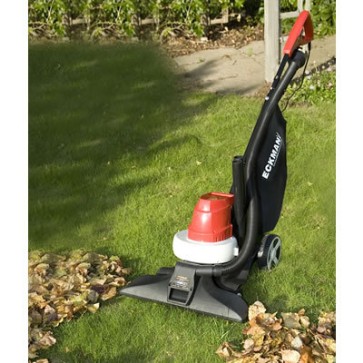

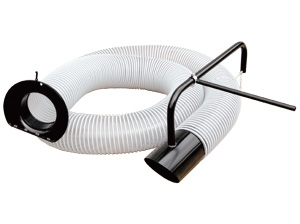

A corredo, sono riportate alcune immagini di prodotti già presenti sul mercato
Qualunque tipo di soluzione, dovrà essere sviluppata in relazione al sistema aspirante già presente.
E' stata ipotazziata la presenza di un tubo di 5 metri in PVC, flessibile, con un diametro al bocchettone di 180mm.
Supporti aerei:
1. Braccio idraulico con comandi in cabina
2. Braccio telescopico
3. Braccio principale incernierato al cassone ed estremità mobile nel piano verticale tramite molla torsionale, tubo sospeso
4. Bracci incernierati con snodo e sistema molla-
5. Bracci incernierati con snodo e sistema molla-
Supporti a terra:
6. Carrello con due ruote indipendenti e “proboscide”, per garantire un ampio raggio d'azione
7. Carrello con due ruote indipendenti e bocchettone a sezione ovale
8. Carrello con due ruote indipendenti e una terza ruota stabilizzatrice posteriore con sospensione, con "proboscide"
9. Carrello con due ruote indipendenti e una terza ruota stabilizzatrice posteriore con sospensione, con bocchettone
10. Carrello con quattro ruote e bocchettone
Supporti indossabili:
11. Supporto indossabile ancorato al busto dell’operatore
Tabella riassuntiva:
A valle di queste considerazioni, è stato quindi portato avanti lo sviluppo di due soluzioni distinte.
La soluzione 5, con l'intento di dedicarla prevalentemente al veicolo con cassone.
La soluzione 7, adatta a qualunque mezzo, ma proposta per il furgonato.
