Studenti
- Alessandro Maurizio Conti
- Davide Conigli
- Lorenzo Colucci
Docenti
- Gaetano Cascini
- Francesco Pucillo
Referenti ROLD
- Stefano Rocchitelli
Sono stati realizzati i diversi componenti in CAD attraverso i due software a disposizione: INVENTOR® e CATIA®
Successivamente gli stessi software vengono utilizzati per le due analisi da effettuare

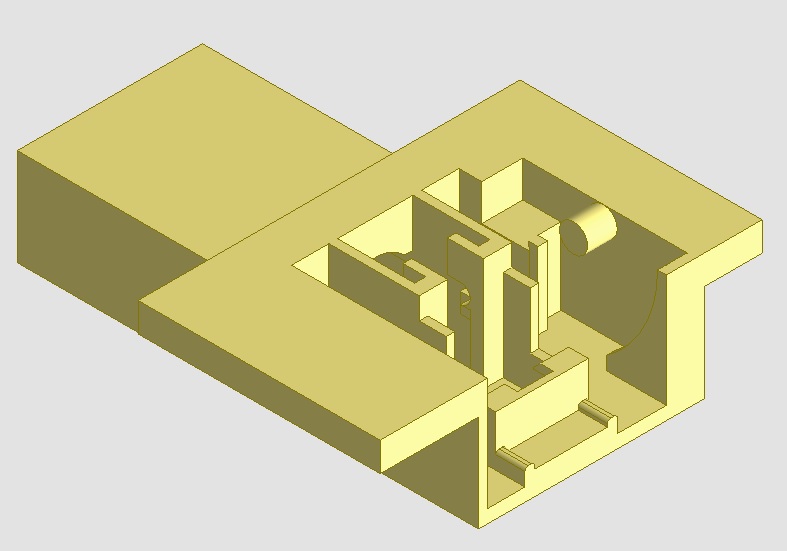

Cassa
POM Unfilled
Densità: 1,38 g/cm^3

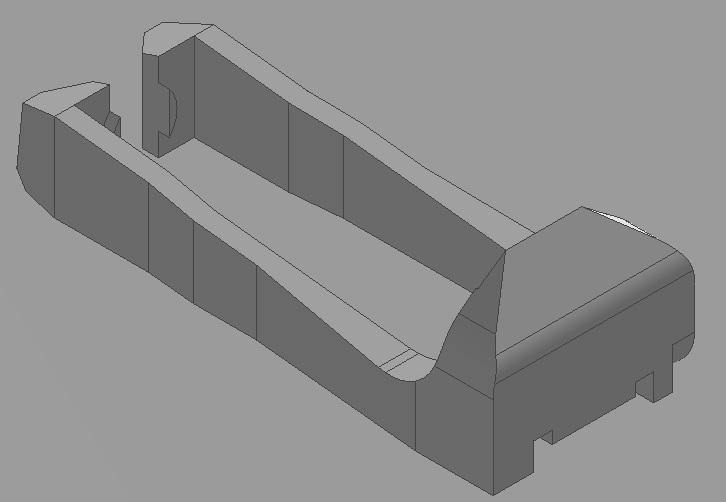

Gancio
PA6/6 30% fibra vetro bisolfuro
Densità: 1,38 g/cm^3

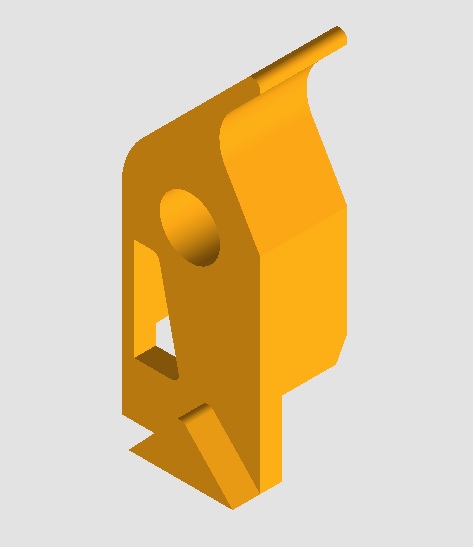

Leva
PA6/6 Unfilled bisolfuro
Densità: 1,16 g/cm^3

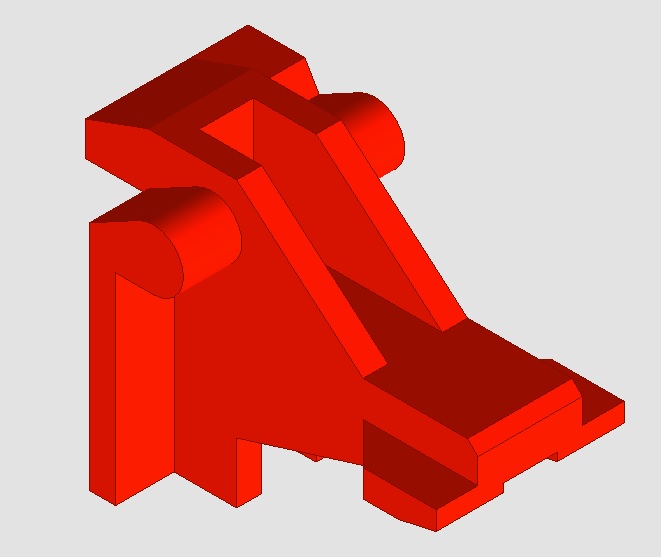

Elemento di sicurezza
POM 30% fibra vetro
Densità: 1,60 g/cm^3

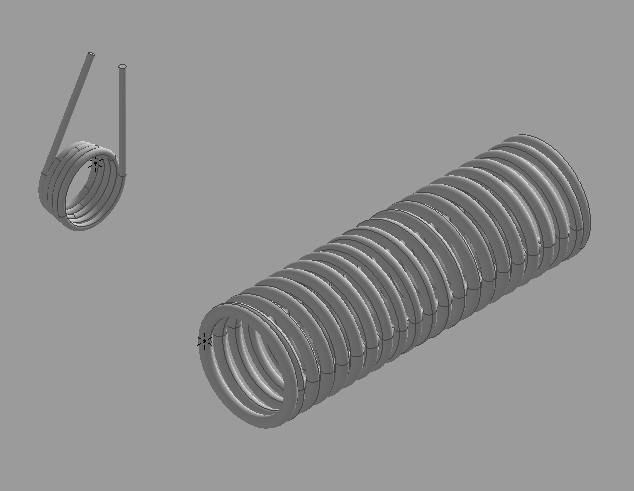

Molla a compressione
Acciaio armonico
Costante elastica: 0,6416 N/mm
Molla a torsione
Acciaio armonico
Costante elastica: 0,1 N/mm

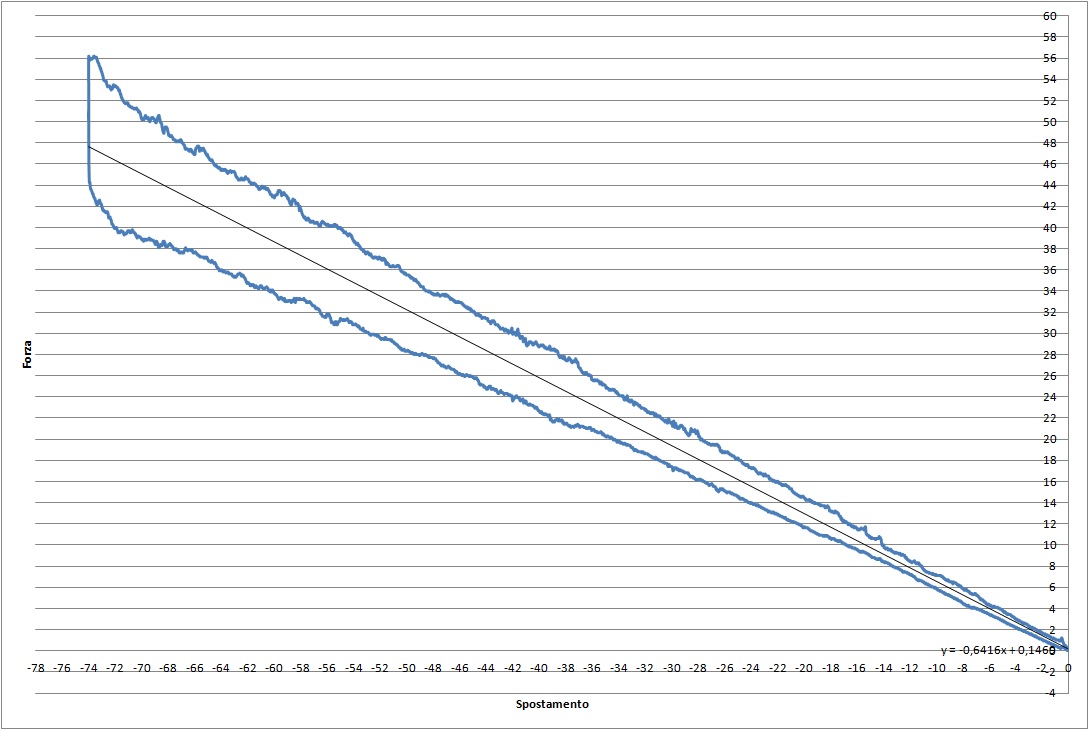

I dati riguardanti la molla principale sono stati ricavati tramite una prova in laboratorio, attraverso la quale è stato estrapolato il seguente grafico. Grazie ad un'interpolazione è stato possibile ricavare la rigidezza del componente
