In questa sezione sono presenti le soluzioni progettuali da noi adottate per
ovviare ai diversi problemi sorti durante la modellazione.

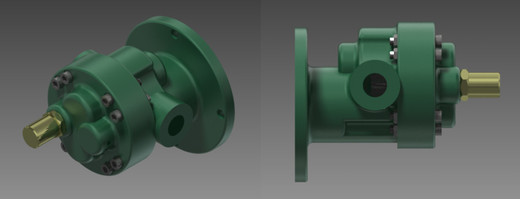

Come concept preliminare abbiamo optato per una geometria molto simile a
quella della pompa F25 in ghisa. Queste forme infatti sono state
perfezionate nel corso del tempo dall'azienda e garantiscono un buon
funzionamento, confermato da anni di operatività.
Chiaramente il disegno non poteva rimanere lo stesso a causa delle
caratteristiche del materiale utilizzato e delle tecnologie necessarie alla
sua produzione.
Collegamento
bullonato cassa-coperchio.
Risulta infatti impossibile creare fori maschiati all'interno
della cassa in plastica con funzione strutturale a causa della duttilità
del materiale. Per questo motivo la soluzione è stata collegare cassa e
coperchio mediante 8 bulloni M6 al posto di 6 viti.
Collegamento
flangia motore
Ciò che abbiamo scelto di fare in seguito è stato ottimizzare la
geometria in funzione delle tecnologie di stampaggio per polimeri, in
particolare abbiamo suddiviso la cassa della pompa in modo tale da
ottenere parti che potessero essere prodotte in stampi semplici a due
matrici.
Ciò implica diverse modifiche al disegno: il collegamento della cassa al
motore viene effettuato mediante una flangia stampata separatamente. Lo
stesso avviene per le connessioni dei tubi di mandata ed aspirazione, le
quali avverranno su parti assemblate alla cassa.
Il problema del serraggio tra flangia e cassa, derivante dalla duttilità
del materiale, è stato risolto adottando inserti metellici ad espansione
posizionati nel corpo della cassa, abbinati a 5 viti M4 da 23mm. Il
collegamento dei collari avviene, invece, grazie a 4 bulloni M4 ed una
tenuta mediante O-Ring a contatto con la cassa.
4
tipi di collari.
Un ulteriore sviluppo del nostro progetto stato quello di incrementare
la flessibilità di utilizzo della pompa tramite l'ideazione di diversi
attacchi adattabili a più soluzioni costruttive degli stessi tubi di
mandata e aspirazione.
Le varianti sono :
- attacco liscio 3/4"
- attacco a baionetta 3/4"
- attacco a filettatura interna 3/4"
- attacco a filettatura esterna 3/4"
Nella modellazione sono stati rispettati i seguenti vincoli geometrici:
- utilizzo di alberi da
15mm per gli ingranaggi
- ingranaggi elicoidali a 12 denti, diametro 36mm, lunghezza 40mm
- boccole per alberi di lunghezza 16mm (2 per albero)
- utilizzo della tenuta meccanica Roten Tipo 3
- possibilità di aggiunta della valvola di sicurezza già in uso sulla
serie in ghisa
Ne è derivato un disegno che abbiamo potuto analizzare sotto i profili di
sforzo e dilatazione ad alta temperatura, mentre il disegno finale è il
risultato di un processo iterativo delle stesse.
