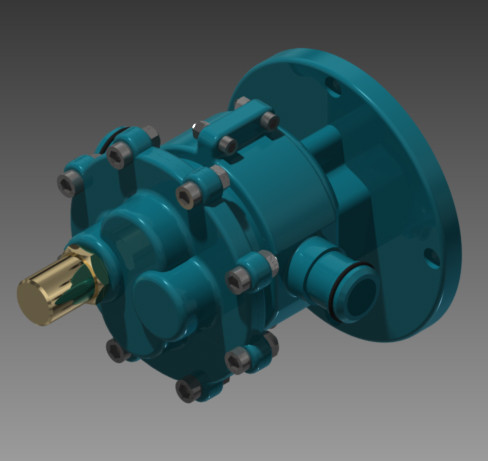

Pompa
assemblata.La soluzione proposta è più snella rispetto al concept; i risultati delle analisi strutturali e termiche hanno infatti consentito di ridurre gli spessori ed il volume totale di materiale utilizzato, pur rispettando i requisiti strutturali.
| [unità SI] | Massa | Massa snella | Volume | Volume snella |
| Cassa | 0.362 | 0.27 | 0.0002495 | 0.0001864 |
| Coperchio |
0.174 |
0.121 | 0.000112 | 0.0000835 |
| Collare(x2) |
0.042 |
0.041 | 0.0000295 | 0.0000293 |
| Flangia | 0.131 | 0.129 | 0.0000905 | 0.0000888 |
Dalla tabella si evince una riduzione totale di materiale del 20.5% rispetto al concept preliminare, per giungere ad un volume totale di plastica utilizzata pari a : 417.35 cm3per un peso finale di 0.602 kg. Il costo dello Zytel HTN 52 FG è di 8,5€/kg, ne deriva un costo totale del materiale pari a 5,12€/pz.

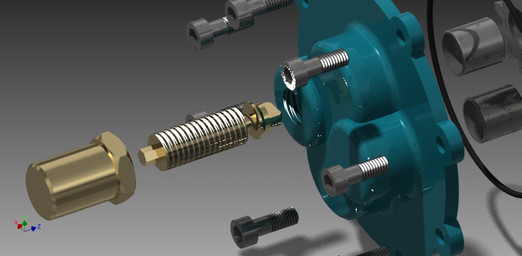

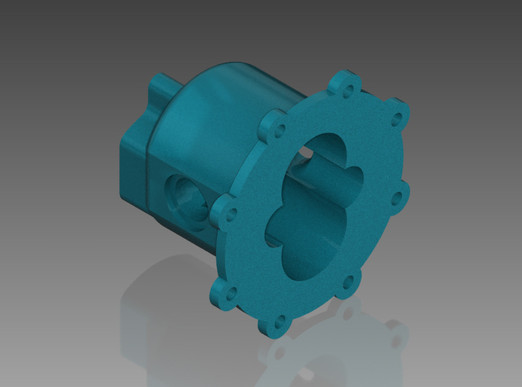

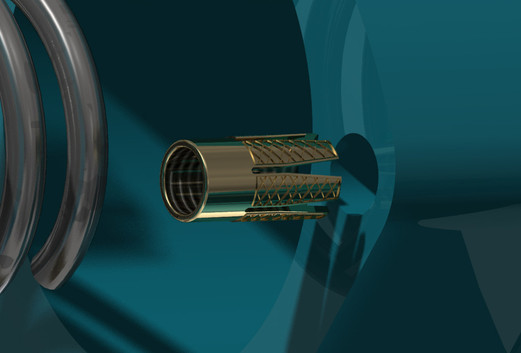

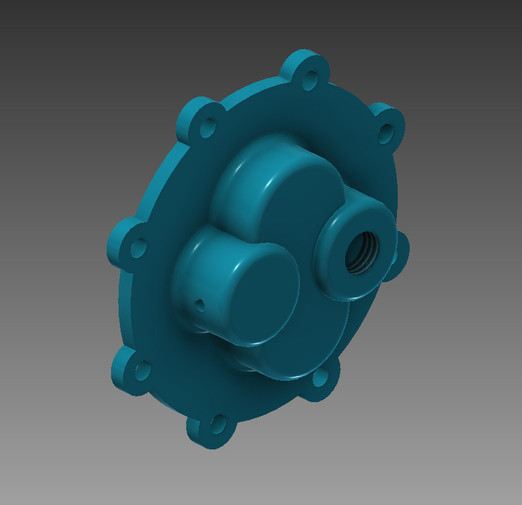

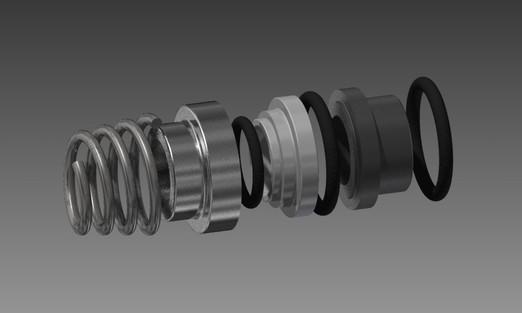

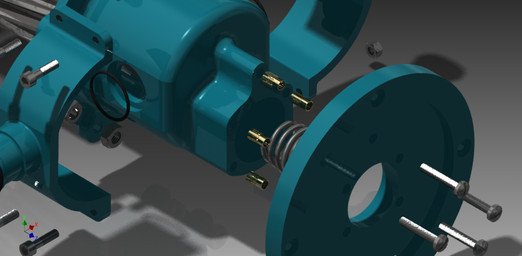

Di seguito è possibile vedere la soluzione definitiva modellata al CAD nel suo complesso ed in ogni sua parte.
