La serie F è una pompa ad ingranaggi per il travaso di fluidi bassa e media viscosità; il corpo è solitamente realizzato in ghisa (ottenuta per fusione), sul quale possono strisciare direttamente gli ingranaggi in acciaio. Questo è reso possibile dai giochi scelti, che mediano la resa volumetrica con la semplicità realizzativa.



Le condizioni standard di lavoro sono: temperatura massima di 90°C, pressione massima di 10bar per il travaso e la spinta di liquidi privi di sospensioni solide.

Gli impieghi più comuni sono :



• Travaso di gasolio o nafta ai bruciatori di combustibili liquidi
• Carico scarico olii diatermici nelle caldaie
• Circolazione olio nei trasformatori elettrici di grandi dimensioni
• Spinta vernici nelle macchine per l'industria tessile
• Convogliamento liquori nell'industria alimentare

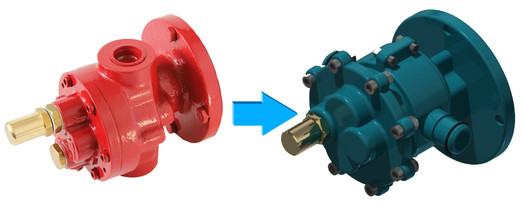

L'obiettivo del nostro progetto è quello di realizzare la cassa della pompa F25 in materiale plastico, in un'ottica di abbattimento dei costi di produzione.



• Riduzione del costo del materiale utilizzato rispetto alla ghisa G25
• Riduzione al minimo delle lavorazioni meccaniche sfruttando le caratteristiche tecnologiche di stampaggio dei polimeri
• Capacità di resistere a temperature massime di 150°C in continuo
• Controllo dei giochi tra ingranaggi e pareti laterali : < 0,3 mm
• Controllo delle dilatazioni tra cassa e coperchio : Dilatazioni < Schiacciamento O-Ring
• Compatibilità alimentare



Abbiamo avuto totale libertà nella scelta della geometria, nel rispetto dei vincoli dimensionali degli ingranaggi e della flangia di collegamento al motore.
