CONVALIDAZIONE FEA
Di seguito le Analisi a Elementi Finiti dei componenti più sollecitati della struttura

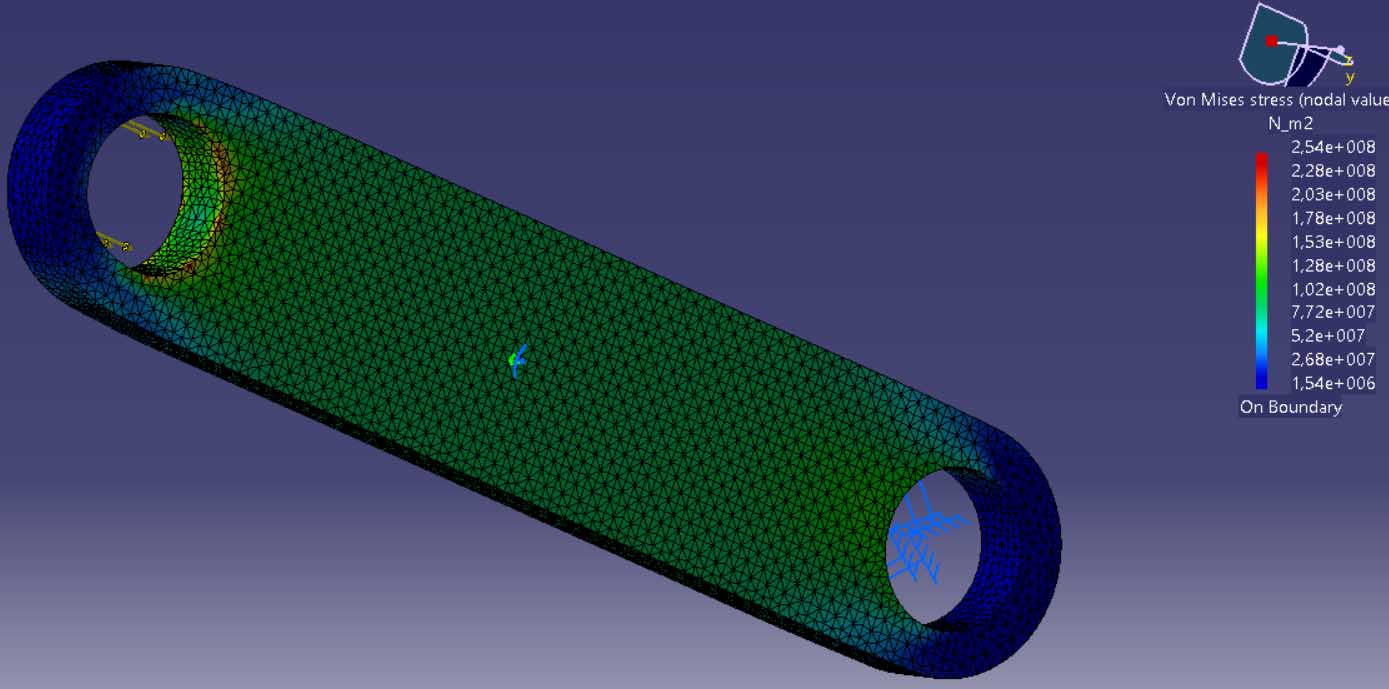

BIELLA
Le bielle lavorano a compressione, pertanto si sono convalidati i dati analitici, svolti seguendo la teoria di trave snella, con Simulazione a Elementi Finiti. I risultati ottenuti hanno confermato la bontà della approssimazione analitica adottata.

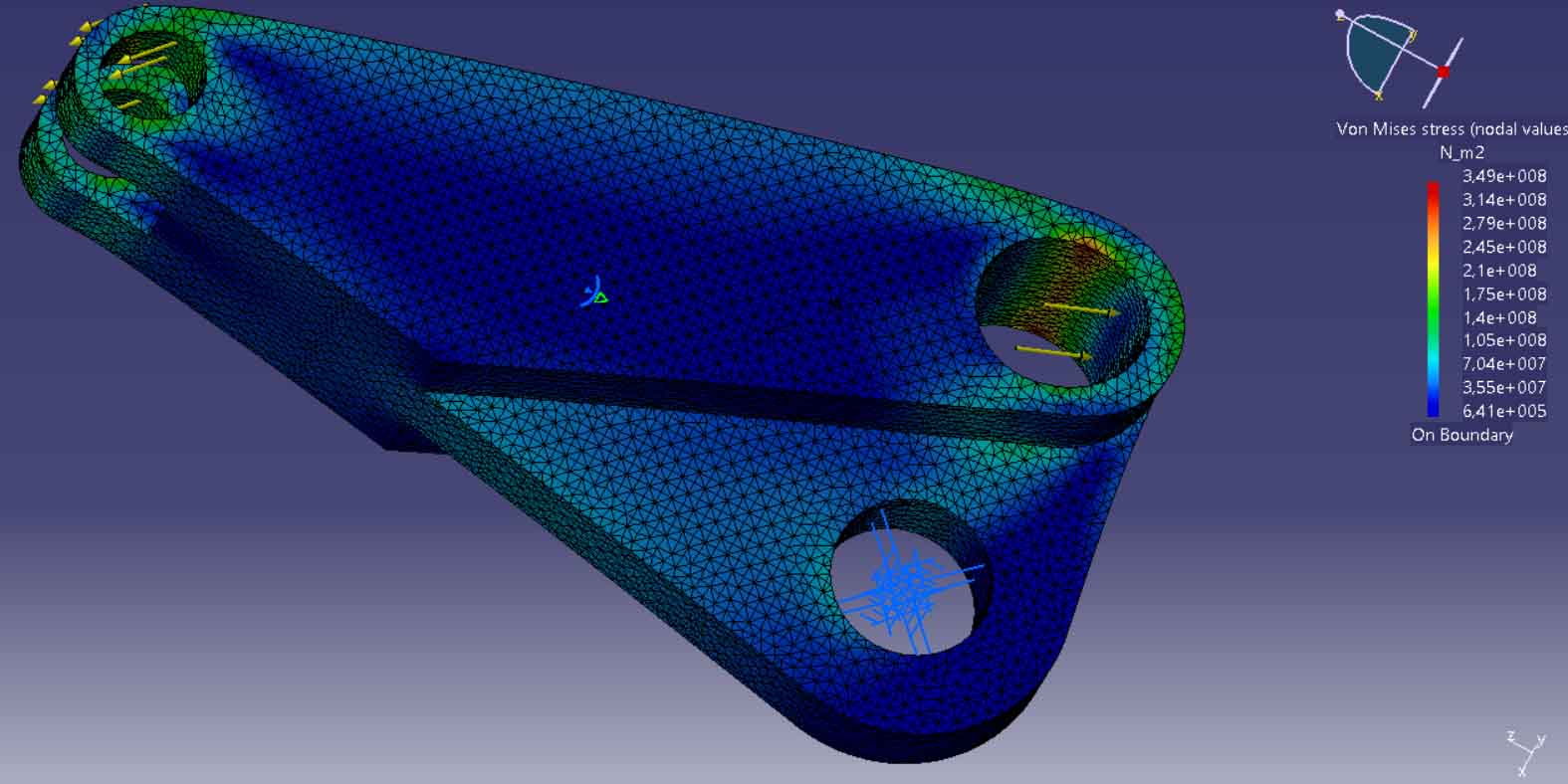

BILANCERE
Uno dei pezzi più sollecitati all'interno del nostro assieme è il componente a forma di triangolo che funge da bilancere. Non esistendo un modo analitico per poter verificare la sua resistenza, abbiamo eseguito delle Analisi a Elementi Finiti. I risultati ottenuti si apprezzano nella immagine sovrastante ottenuta mediante software CATIA V5. Si noti che al di là dei punti di singolarità matematica si è all'interno del range di sicurezza.

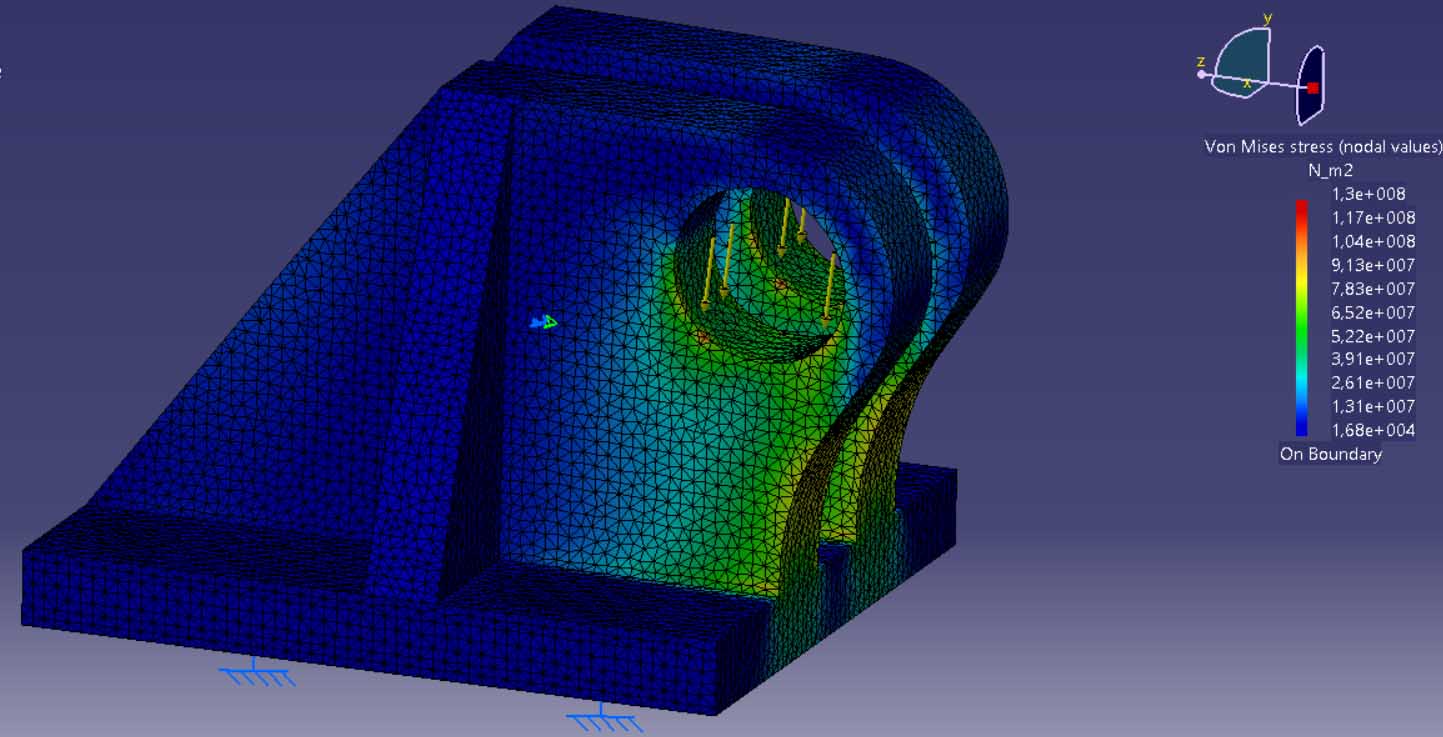

GIUNTO A TERRA
Il giunto a terra è il componente che scarica al suolo il carico trasmesso durante la discesa della pressa.Gli sforzi accumulati sono ingenti e non esiste un modello analitico per il loro calcolo; quindi, come nel caso del bilancere si è svolta un'analisi FEM, constatando che si rimane in sicurezza.
