Le tavole

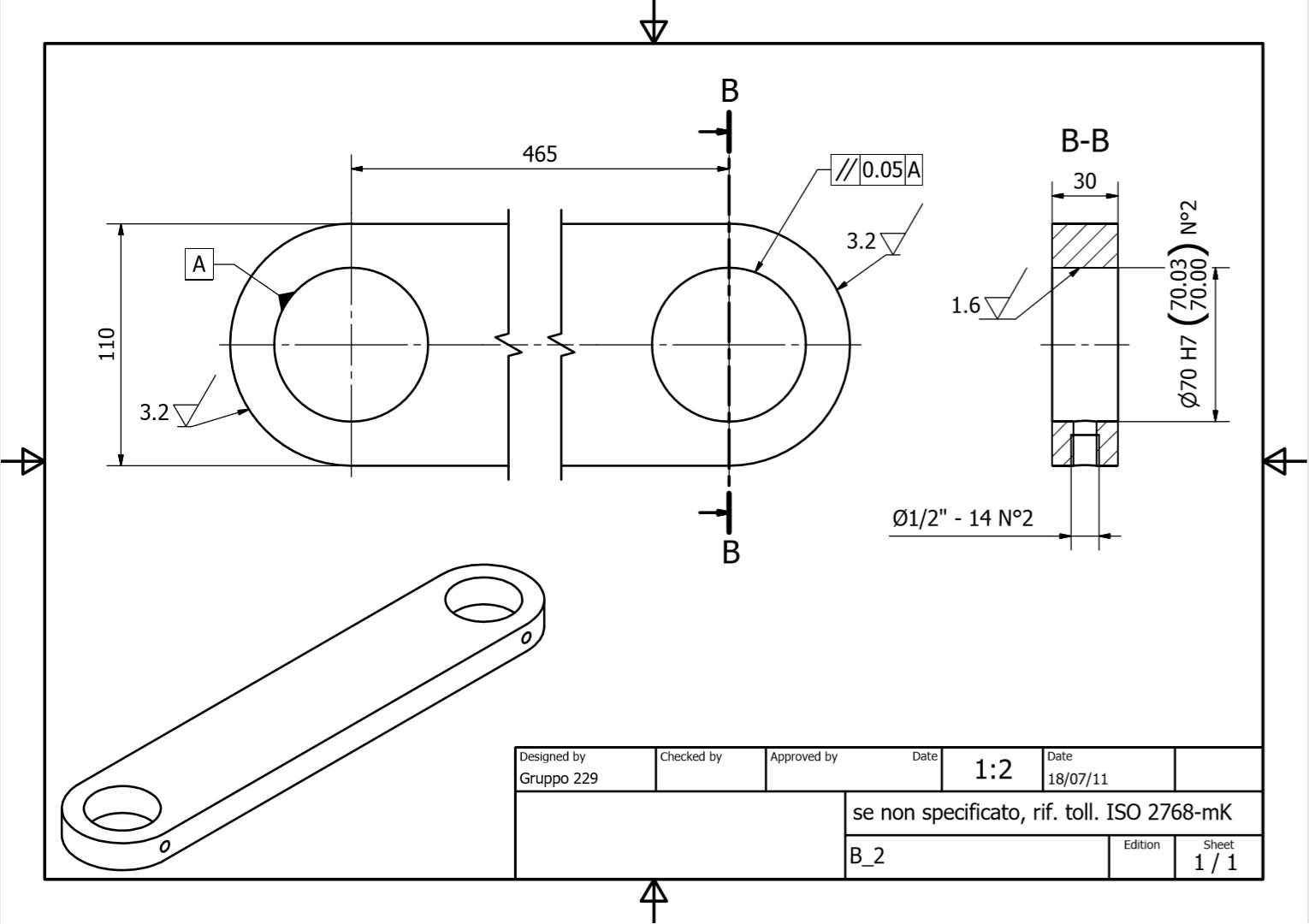

biella
Il particolare lampante è la presenza di una rugosità media di 1.6 μm all'interno del foro in cui si inserisce la bronzina; questo tipo di lavorazione accurata è necessaria per permettere di accoppiare in tolleranza i pezzi.

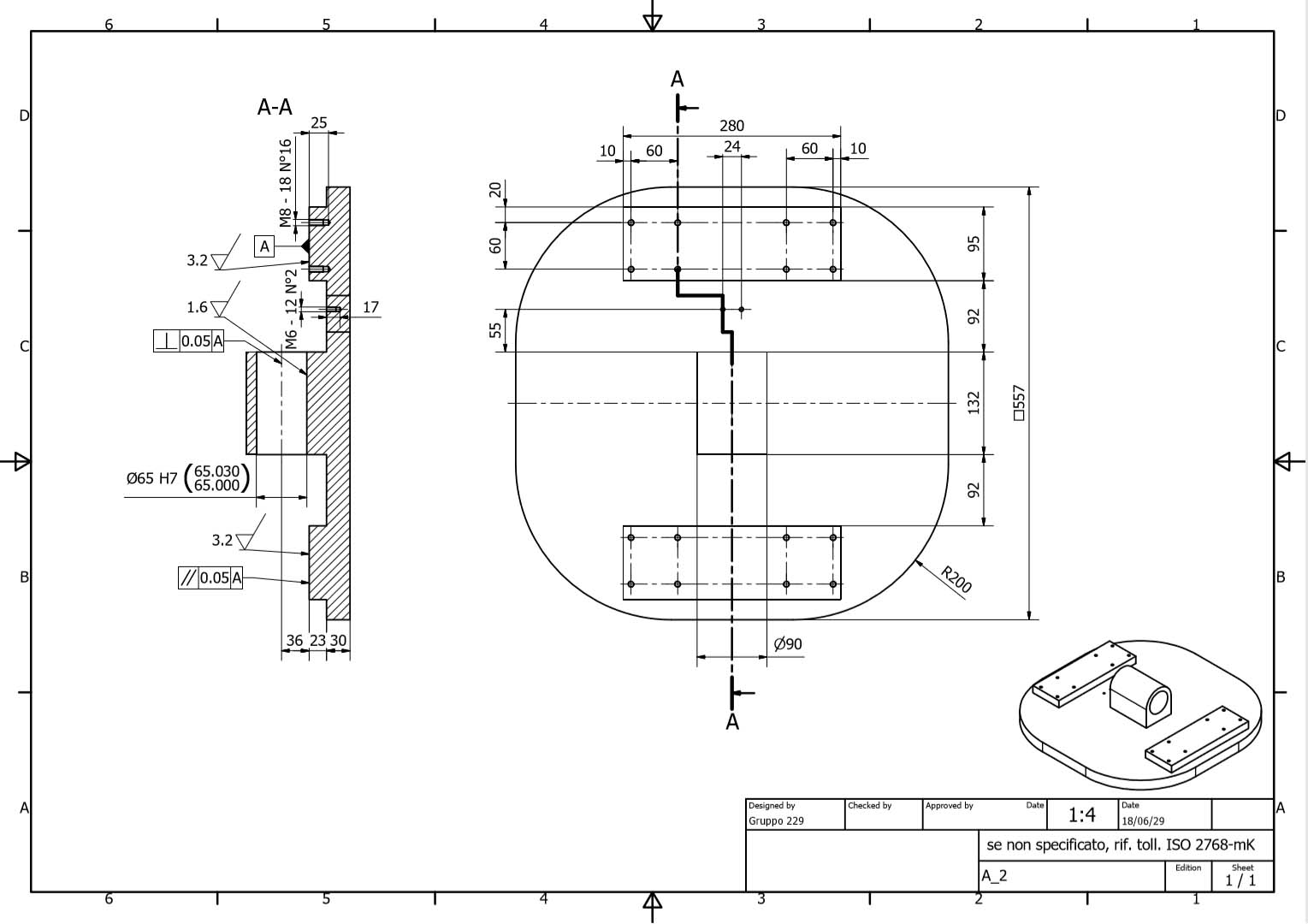

PRESS CUSHION
Il Press Cushion deve scendere il più parallelo al suolo possibile: ciò si ripercuote su enfatizzare la richiesta di parallelismo delle piastre d'appoggio e la perpendicolarità della sede del perno rispetto alla piastra a cui è saldato, che sono dei vincoli geometrici fondamentali per la realizzazione funzionale del pezzo in oggetto; quindi la tavola ne rappresenta anche la tolleranza ammessa.
