Assieme ed esploso

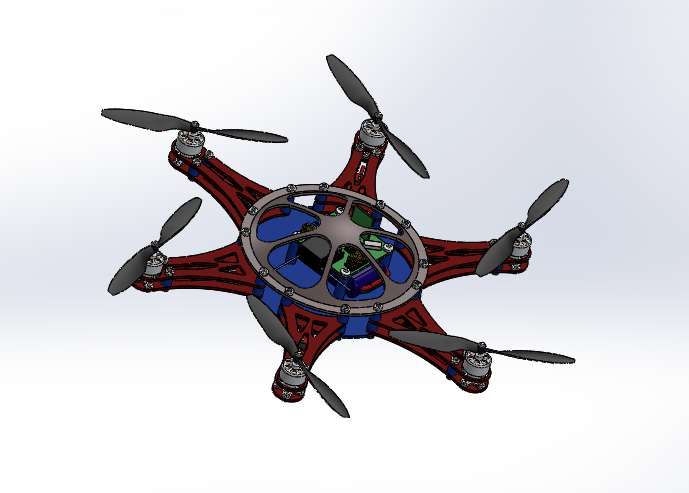

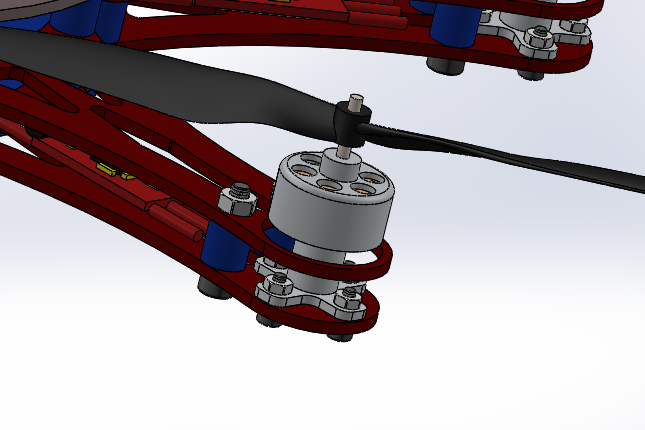

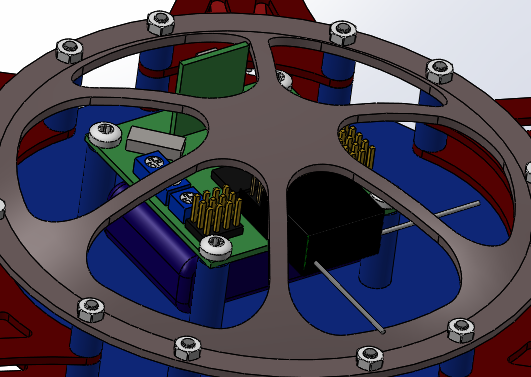

Per realizzare l'assemblaggio del pezzo e' necessario innanzitutto porsi in un ambiente di Assembly nel software Solid Works e realizzare l'assieme delle parti imponendo di volta in volta i vincoli opportuni che esplichino le relazioni tra le varie componenti.

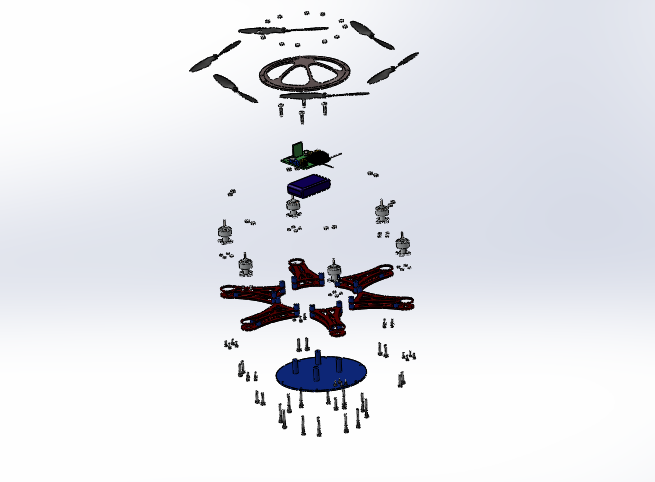

Il passo successivo e' quello di realizzare la vista esplosa, ossia una vista che permetta di capire quali siano le azioni da realizzare fisicamente per ottenere l'assemblaggio e la sequenza in cui operarle.

L'operazione e' stata eseguita all'interno dell'ambiente di visualizzazione opportuno di Solid Works.

Qui di seguito potete vedere il video dell'esploso del drone.
