Per acquisire i valori che assume la pressione all'interno dei cilindri abbiamo bisogno dei seguenti strumenti:

  • 2 trasduttori di pressione.

  • 2 cavi BNC e a banana.

  • Scheda di acquisizione e morsettiera National Instrument.

  • PC con il programma di acquisizione LabView.

  • Generatore di tensione.

  • Torchietto.

Prima di recarci presso l'azienda Balestrini per rilevare i dati direttamente dalla macchina è stato necessario

procedere alla taratura dei trasduttori di pressione. La taratura è avvenuta all'interno dei laboratori del Politecnico

dove è stato possibile allestire un banco prova.



TARATURA DEI TRASDUTTORI DI PRESSIONE

Per tarare i trasduttori di pressione utilizziamo il torchietto su cui è applicato il trasduttore di pressione che a sua volta è collegato al pc.

Per prima cosa eseguiamo una taratura statica. Imponiamo cioè un valore di pressione pari a 3 bar e verifichiamo che il rilevatore di

precisione e il trasduttore leggano la stessa pressione, ricordandoci di moltiplicare la tensione in uscita letta sul pc per il valore della

sensibilità del trasduttore che risulta essere 2 bar/V. Successivamente eseguiamo una taratura dinamica, ovvero imponiamo un andamento

variabile nel tempo della pressione (ruotando casualmente la manovella) e verifichiamo che il trasduttore ricostruisca correttamente il segnale.



torna su



Dopo aver eseguito la taratura degli strumenti ci siamo recati presso l'azienda Balestrini ed abbiamo acquisito i dati relativi

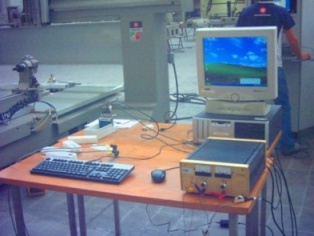

alla pressione dell'aria all'interno dei cilindri. Le due immagini sottostanti mostrano come abbiamo predisposto la strumentazione

per l'acquisizione dei dati.



ALLESTIMENTO  BANCO  PROVA

Le foto sopra riportate consentono di capire come abbiamo allestito il banco prova. I trasduttori di pressione sono stati inseriti all'interno

dei cilindri grazie a delle cave appositamente realizzate dall'azienda Balestrini. Ognuno dei due trasduttori è stato collegato al generatore

di tensione per mezzo dei connettori a banana e alla scheda di acquisizione grazie a connettori BNC. A sua volta, la scheda di acquisizione

è stata collegata al pc tramite un cavo USB.
