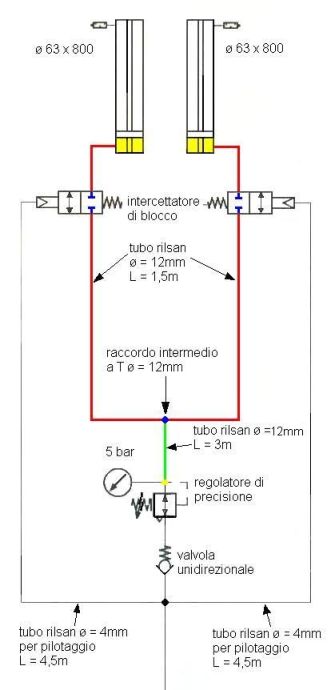

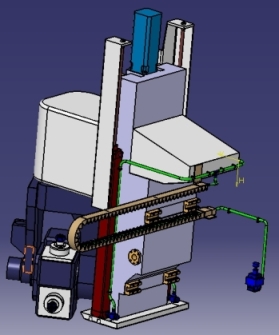

Noi siamo interessati a studiare solo una parte del circuito, ovvero quella che collega il regolatore di precisione ai cilindri.

Questa parte di circuito è composta da:

·        Tubo rilsan diametro esterno 12mm, lunghezza 3m (tratto verde).

·        Raccordo a T (punto blu).

·        2 tubi rilsan diametro esterno 12mm, lunghezza 1,5m (tratto rosso).

·        2 intercettatori di  blocco PWB-A1412.

·        2 cilindri.

·        Un regolatore di precisione.





Per valutare il gap di pressione procediamo al calcolo delle perdite di carico del circuito.

Affinché ciò sia possibile dobbiamo conoscere il valore della pressione dell'aria in due diversi punti del circuito: uno è il regolatore di

 precisione, mentre l'altro è l'interno del cilindri. Come precedentemente detto, noi non conosciamo la pressione all'interno dei cilindri,

pertanto è stato necessario acquisire dati riguardanti il valore assunto dalla pressione dell'aria all'interno dei cilindri.
