Materiale a disposizione:

Il materiale a nostra disposizione per la realizzazione del progetto si compone innanzitutto dei disegni costruttivi del macchinario che viene rappresentato dettagliatamente in tutte le sue parti ma con la quotatura solo delle parti fondamentali e delle parti caratterizzanti il dimensionamento dell'ingombro del macchinario stesso.

Sono presenti anche disegni tecnici riportanti le caratteristiche e le varie fasi del ciclo di lavoro che il macchinario deve svolgere.

Inoltre, sono a nostra disposizione i cataloghi dei vari componenti del macchinario, come motore, riduttori, cinghie, etc..., necessari per ricavare specifiche tecniche e soprattutto le dimensioni e i sistemi di interconnessione di questi con il macchinario.

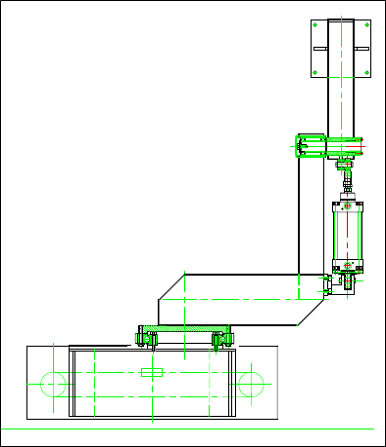

Braccio di scarico (vista laterale)

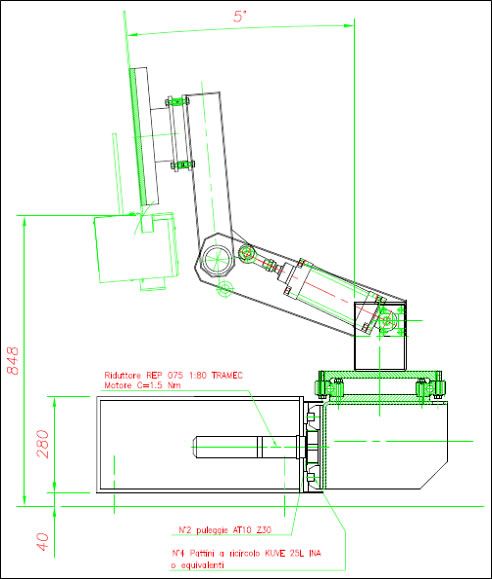

Braccio di scarico (vista fronta)

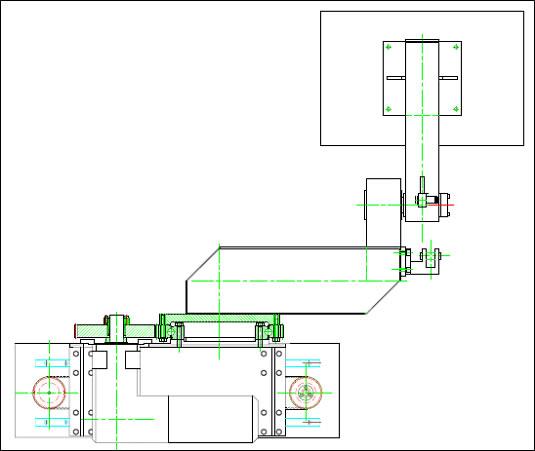

Braccio di scarico (vista dall'alto)
