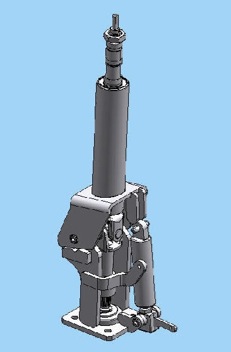

PIANTONE ORIGINALE
La funzione primaria del componente è quella di azionare gli organi meccanici che permettono alle ruote di girare per poter guidare e manovrare il trattore sia in strada che durante il lavoro nei campi.
Una seconda funzione molto importante per il tipo di veicolo considerato e per gli utilizzi che si fanno di questo, è quella di essere un punto di ancoraggio per l’operatore.
La struttura la si può dividere in due sezioni una primaria composta da due assi non allineati tra loro collegati da un giunto cardanico e una secondaria che è un telaio di supporto dei componenti per la regolazione angolare.
Più in dettaglio la regolazione assiale viene effettuata nella parte superiore della struttura principale tramite chiave inglese che permette di sbloccare il meccanismo telescopico in modo da far scorrere l’albero così da poterlo regolare assialmente in un range tra 0 e 7 cm.
La regolazione angolare si attua nella struttura secondaria dove un elemento mobile della struttura, ruota e permette cosi di variare l’angolo tra i due assi della struttura primaria; il bloccaggio nella posizione desiderata è permesso da un pistone idraulico che è ancorato alla struttura di supporto e il range massimo è compreso tra i -13.5 e i +13.5° ed è dovuto a due supporti fissati alla struttura.
I sistemi di regolazione oltre a garantire lo svolgimento della loro funzione devono anche resistere a brusche manovre e ad ancoraggi dell’operatore.
