Concept finale
Sistema automatico di tranciatura ed imbutitura
|
La scelta del concept definitivo è stata affrontata nel rispetto delle migliori risoluzioni dei requisiti :
- Numero cappellotti tranciati ed imbutiti all'ora - Variazione della produzione oraria - Possibilità di sostituzione di punzone e matrice - Controllo durante la lavorazione - Possibilità di ispezione della macchina - Costi limitati al budget imposto |
|
|

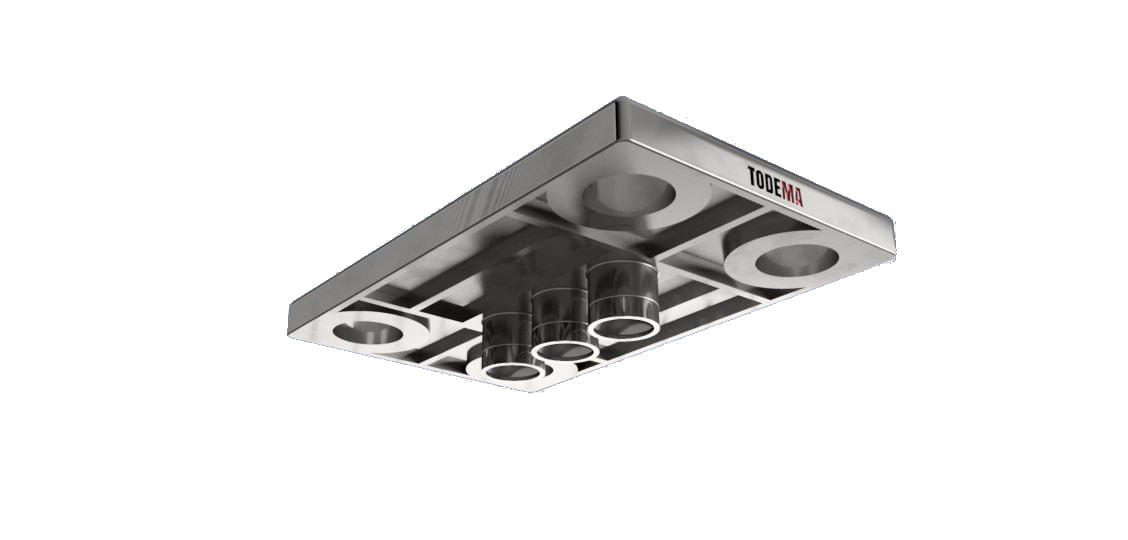

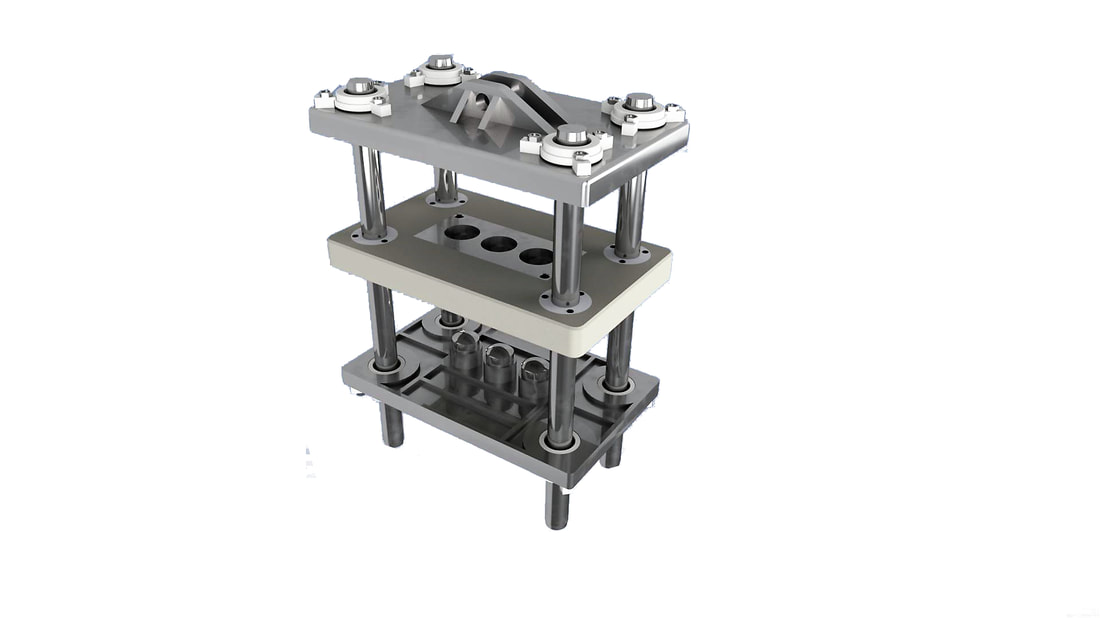

La STIDGE è formata da quattro guide sulle quali scorrono due slitte ospitanti i tre punzoni intercambiabili. Tali punzoni tranciano ed imbutiscono dando la forma finale di cappellotto al disco tranciato dalla lastra.
L'aderenza del cappellotto al sistema di punzoni inferiore è garantita da un sistema di aspirazione costituito da una pompa a vuoto. |
|
CARATTERISTICHE TECNICHE DELLA MACCHINA
Per la scelta del sistema di movimentazione sono stati preso da catalogo i componenti necessari precedentemente dimensionati.
Per la scelta del sistema di movimentazione sono stati preso da catalogo i componenti necessari precedentemente dimensionati.

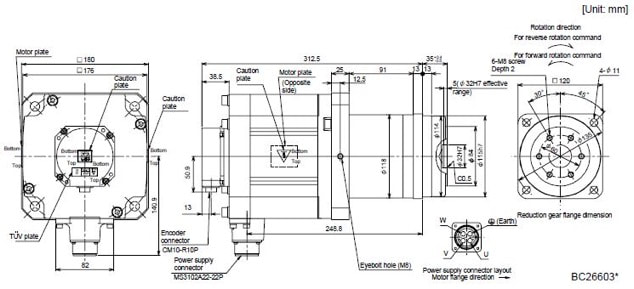

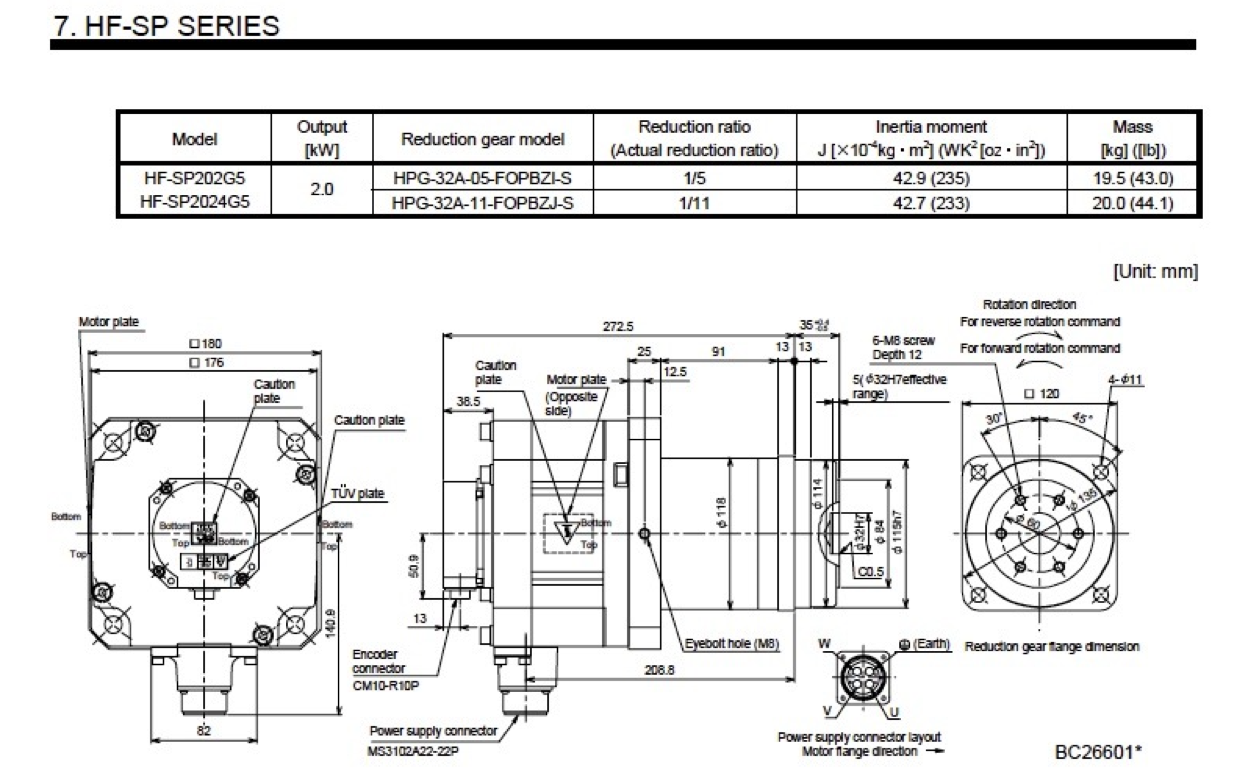

Scelta dei motori
Sono stati selezionati dai cataloghi dei fornitori abituali della Todema i due servomotori.
Quello superiore con una potenza in output di 3,5 kW, mentre per l'inferiore si è scelta una potenza superiore a 1,5 kW.
Sono stati selezionati dai cataloghi dei fornitori abituali della Todema i due servomotori.
Quello superiore con una potenza in output di 3,5 kW, mentre per l'inferiore si è scelta una potenza superiore a 1,5 kW.
|
|
Scelta degli elementi normalizzati
Sono stati selezionati da catalogo anche le bussole e le guide a colonna:

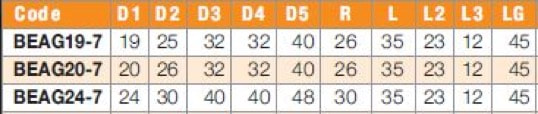

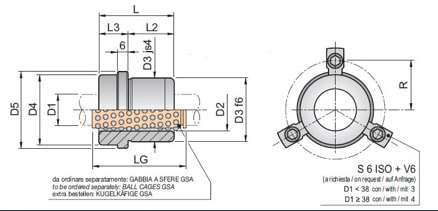

- Bussole a gabbia di sfere ( ENS international - Elementi normalizzati per stampi ) preferite a delle bussole a lubrificazione idrodinamica permettendo un risparmio di risorse e di elementi

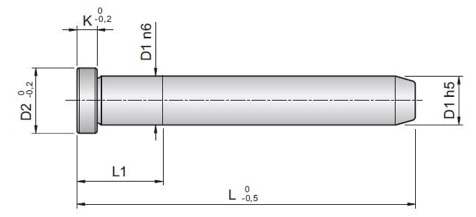

- Guide a colonna a un diametro ( ENS international - Elementi normalizzati per stampi )
|
|
