- Verifiche tecniche -

L'analisi FEM effettuata permette di comprendere la risposta del sistema a carichi impulsivi accidentali nonché a possibili carichi eccentrici dovuti ad una particolare geometria e/o errati posizionamenti dell'oggetto da scansionare.
Le prime analisi sono state svolte sulla piastra di sostegno della tavola:

• è stata effettuata una verifica sugli sforzi generati da un carico decentrato;

• si è simulato un tentativo da parte dell'utente di sollevare la piastra da un lato;

• si è provato a disporre la piastra di sostegno della torre a sbalzo;

In secondo luogo è stata svolta una simulazione sul tentativo di sollevamento della torre per verificare la tenuta dei sistemi di serraggio.

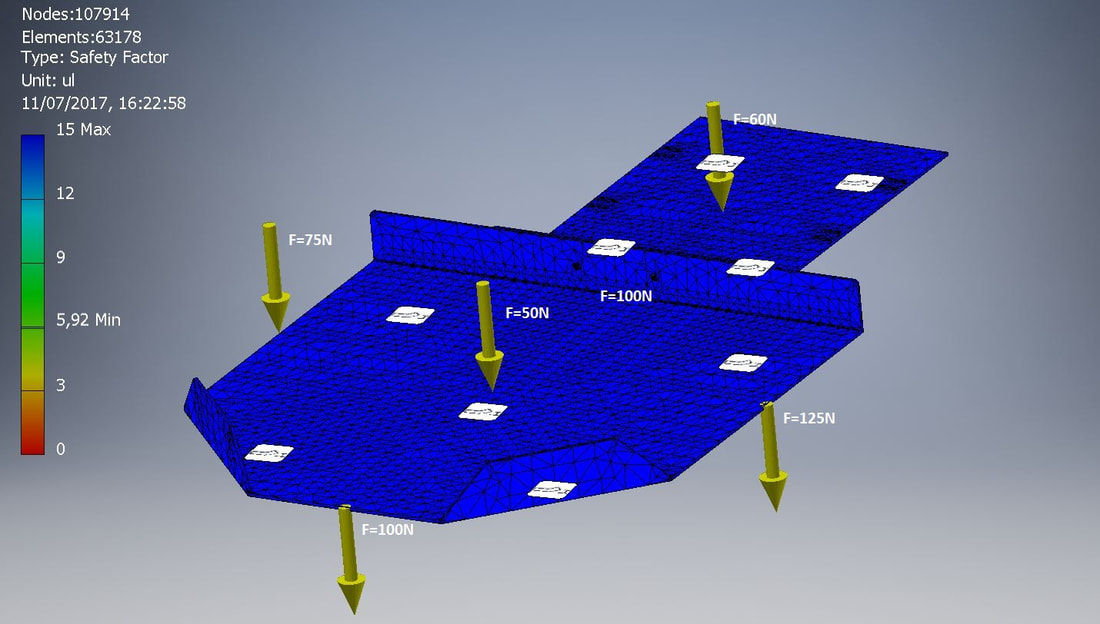

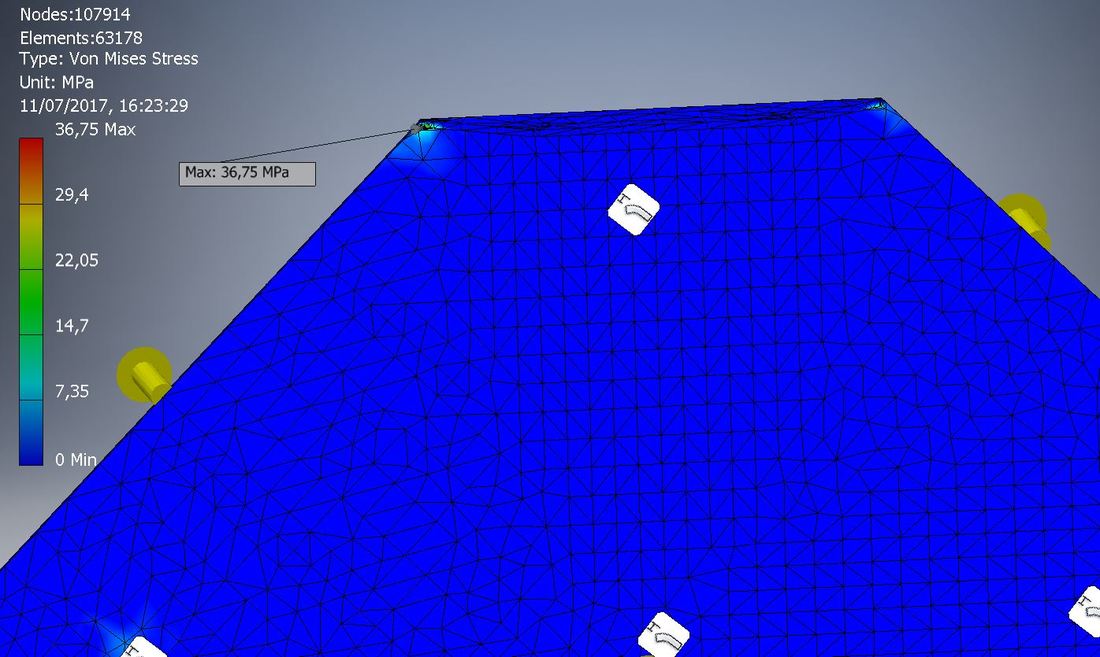

Carico decentrato

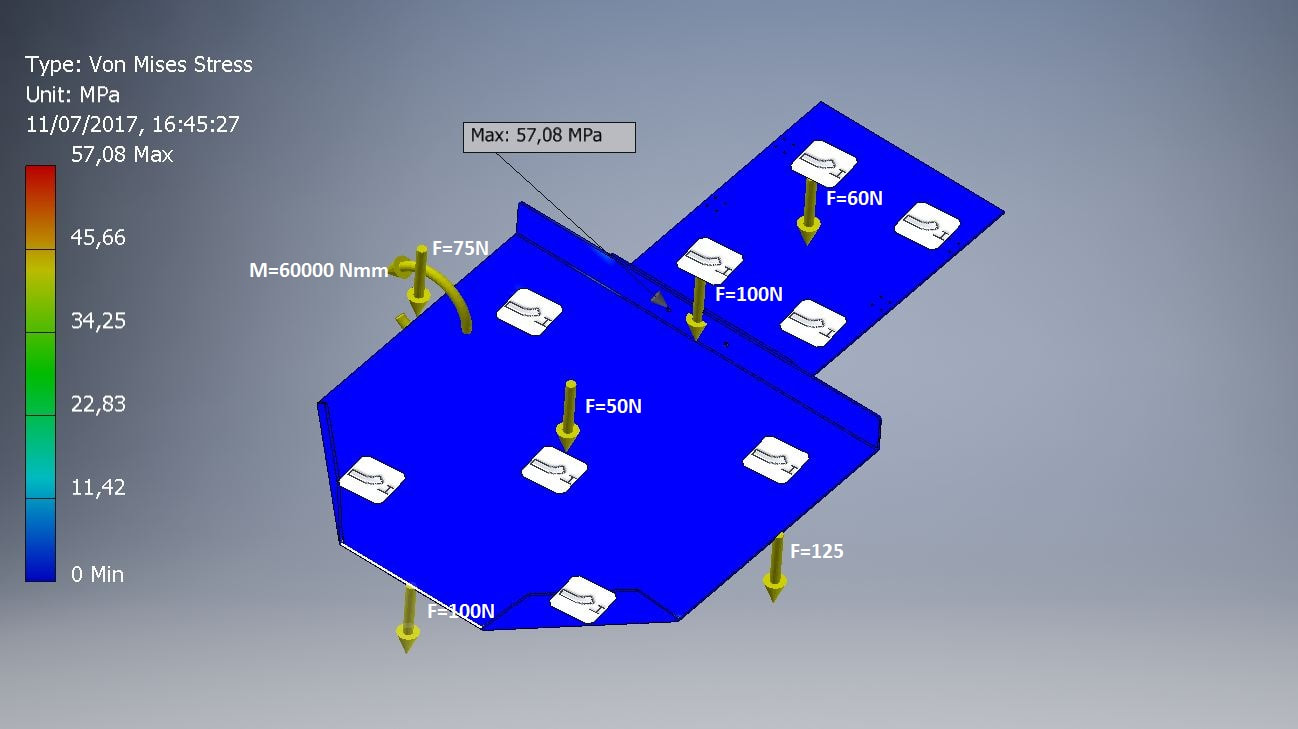

​Sollevamento improprio

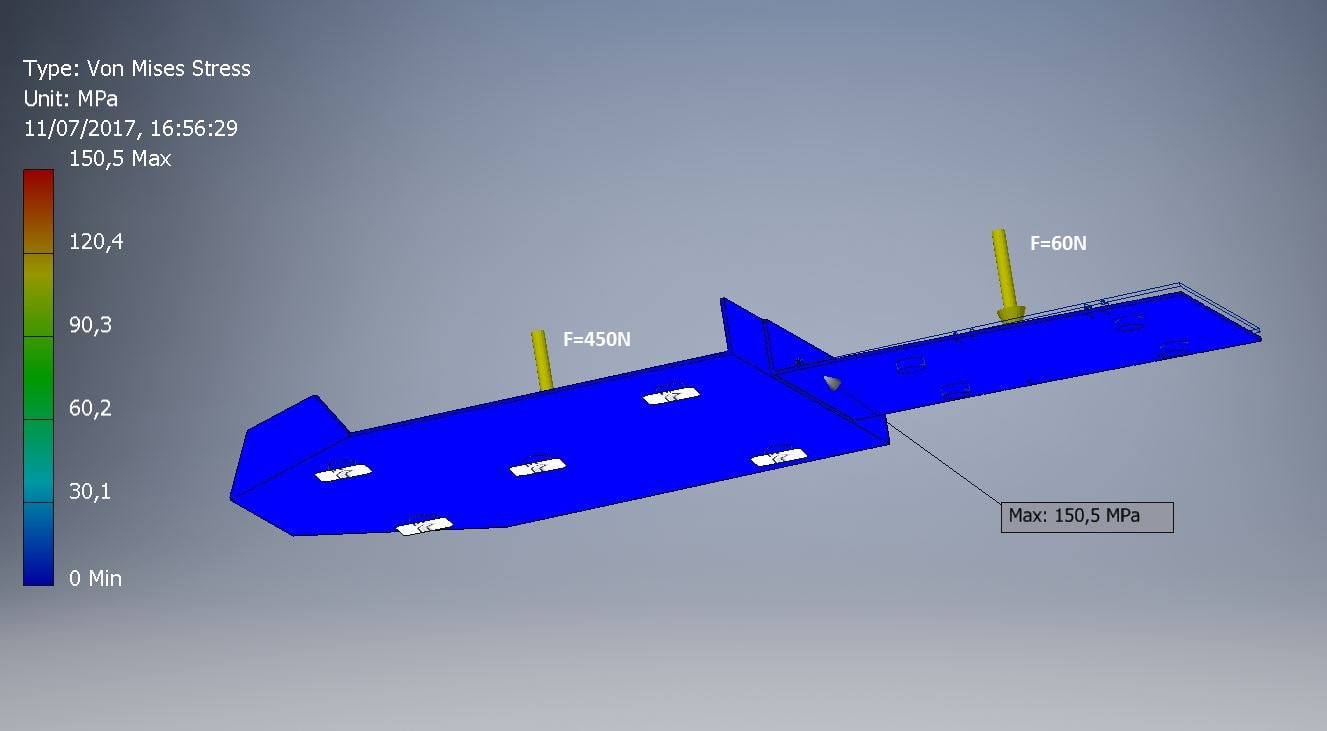

​Torre a sbalzo

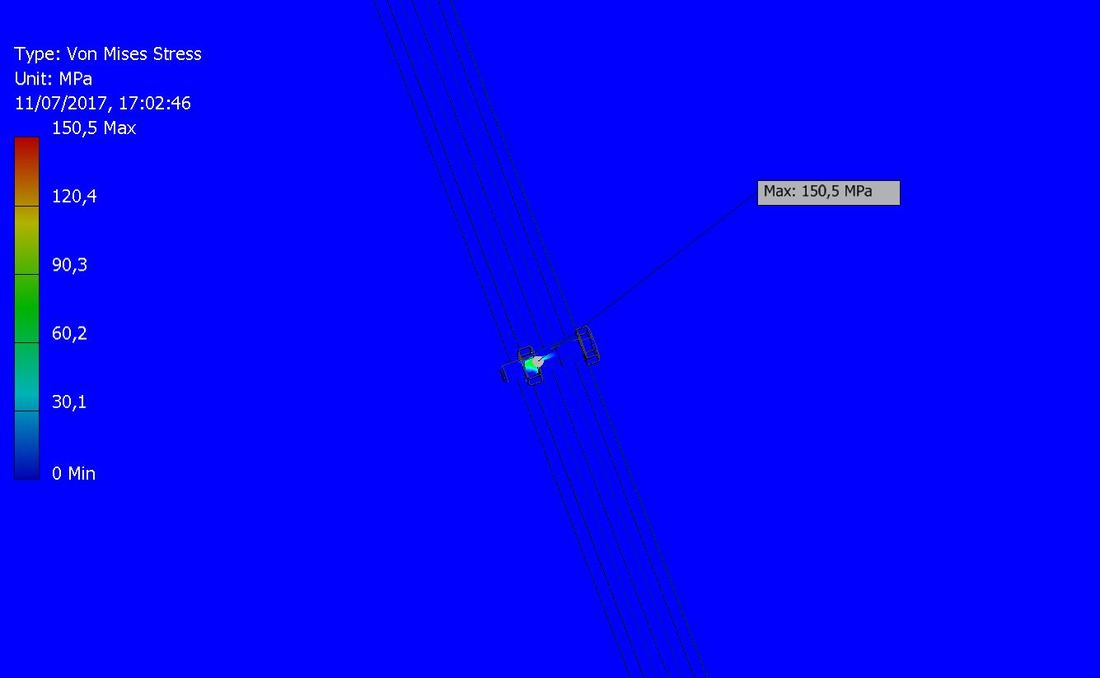

​Il massimo sforzo si raggiunge sul collegamento dado-vite che essendo inferiore al carico di snervamento dell'acciaio garantisce la tenuta delle piastre.

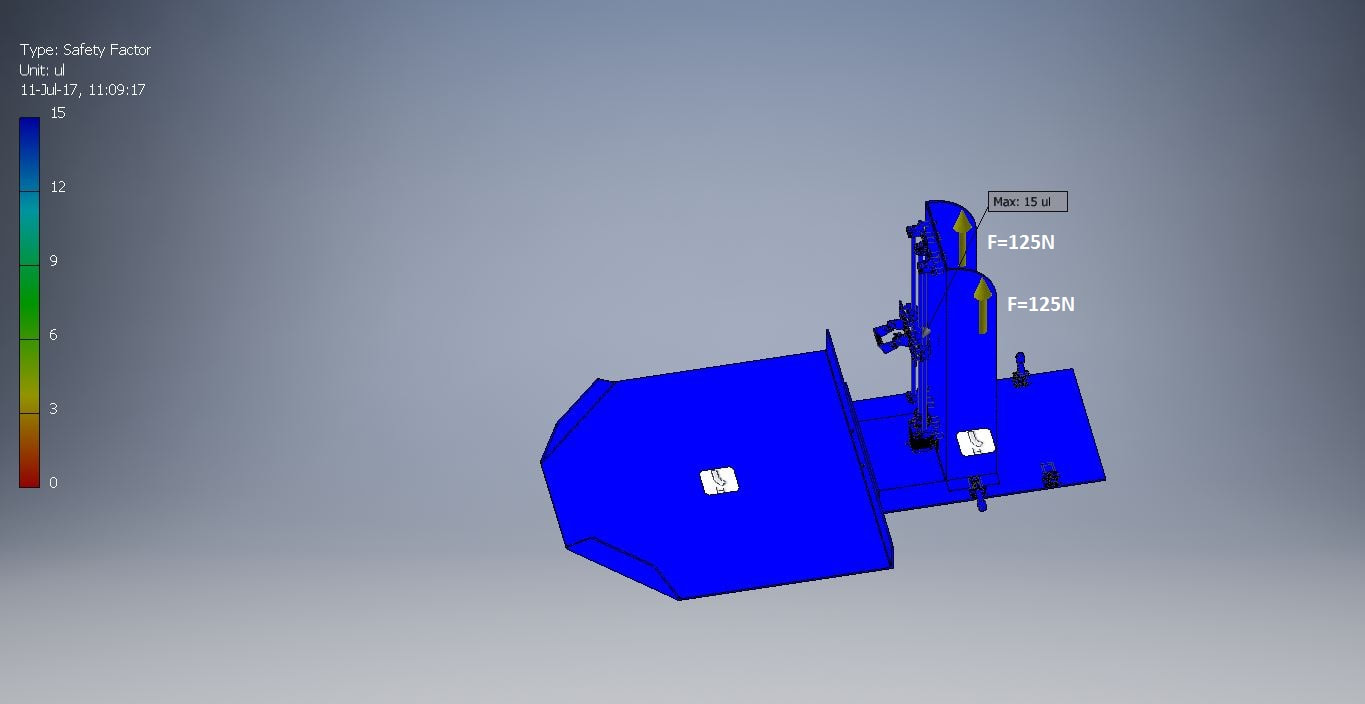

​Sollevamento della torre

​Il sistema di serraggio non è minimamente sollecitato.
