- SPECIFICHE COMPONENTI -

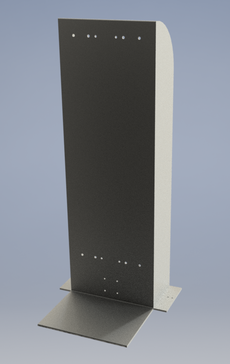

Telaio

• Laminato in alluminio ottenuto per piegatura e tranciatura
• Forma prismatica aperta di dimensioni 20x10x60 cm
• Base composta da 3 elementi rettangolari di dimensioni 6x10 cm, 6x10 cm, 14x20 cm
• Peso complessivo: 3kg

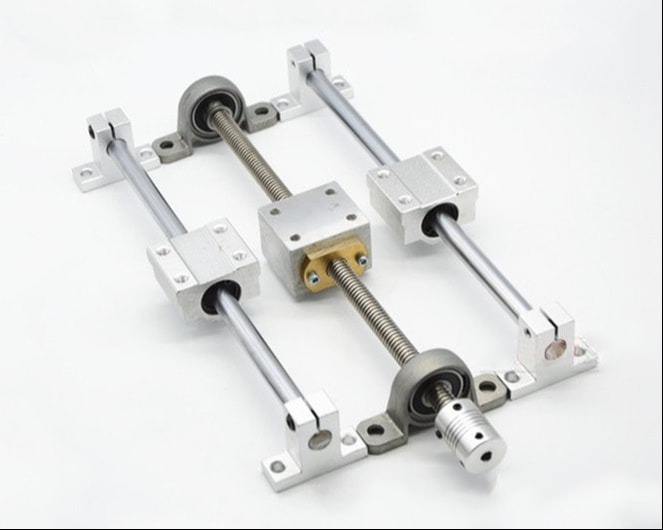

​Kit di movimentazione verticale

• 1xVite senza fine in piombo con passo 2mm, L=500mm, ø 8mm
• 2xPozzi lineari in acciaio cromato. L=500, ø 8mm
• 2xBoccola lineare SC8UU
• 2xCuscinetti KP08. Lega di zinco ø8mm
• 4xCuscinetti SK8. ø8mm
• 1xDado per vite. ø8mm
• 1xGiunto elastico, 5mm x 8 ø mm
• Peso complessivo: 0.8 kg

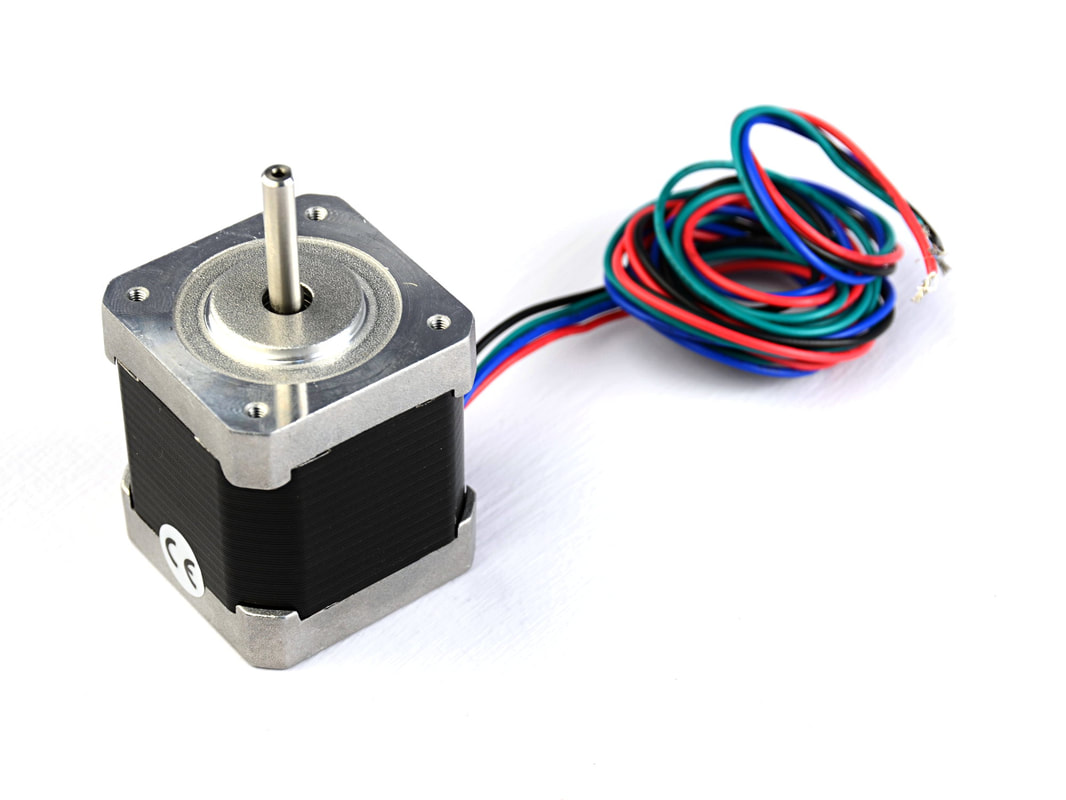

​Motore NEMA 17

​
​

• Angolo di step: 1.8°
• Lunghezza motore: 28 mm
• Corrente di fase nominale: 0.6 A
• Coppia massima: 0.12 Nm
• Peso motore: 150 g

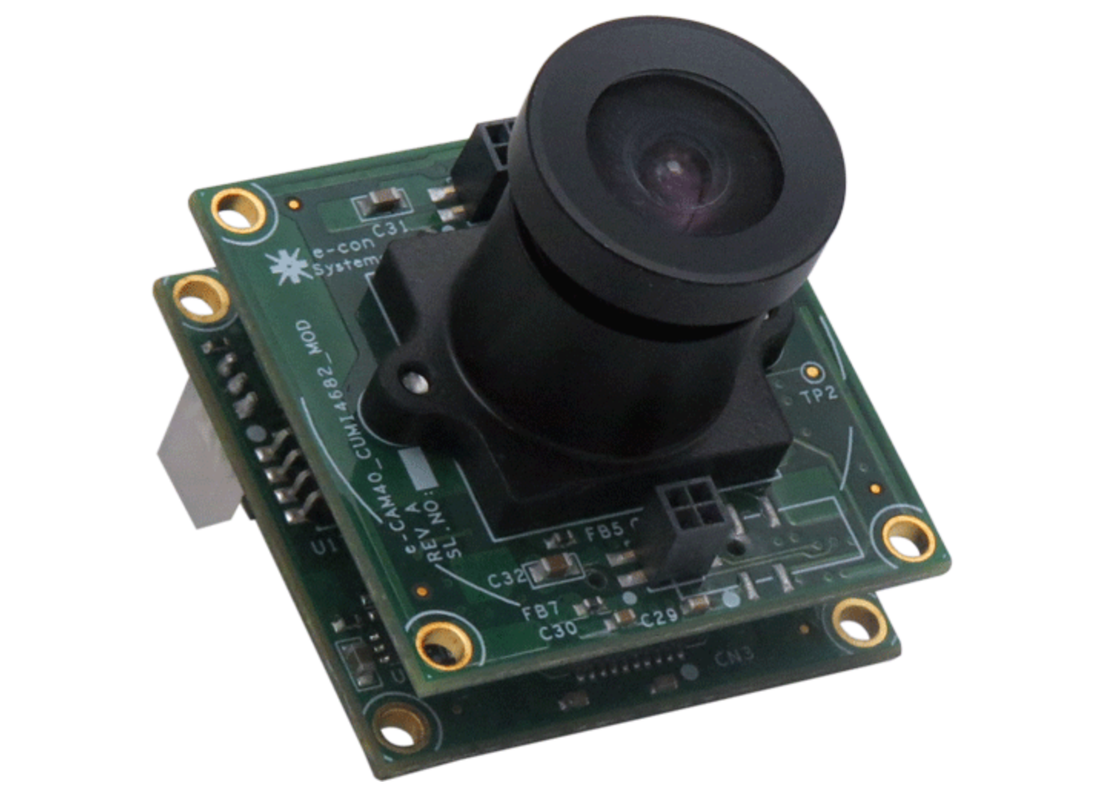

​Modulo camera e-CAM40 CUTK1

​

• Risoluzione: 4MP
• Filtro RGB e IR, con switch digitale
• Peso: 50 g (lenti incluse)
• Ingombri: 30mmx30mmx40mm

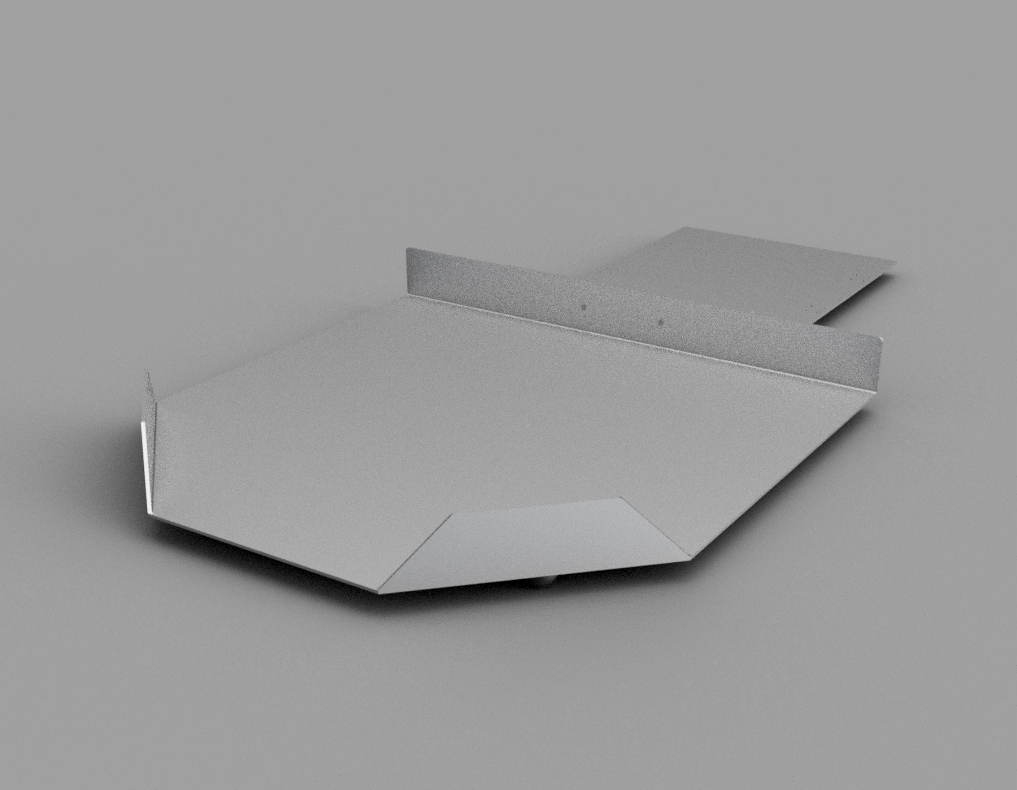

​Piastre di supporto

​

• Due piastre in laminato di alluminio piegato
• Piastra di sostegno per la tavola: 610mmx610mm, un lato e due spigoli piegati
• Piastra di sostegno per la torre: 320mmx470mm
• 9 Piedini in PVC

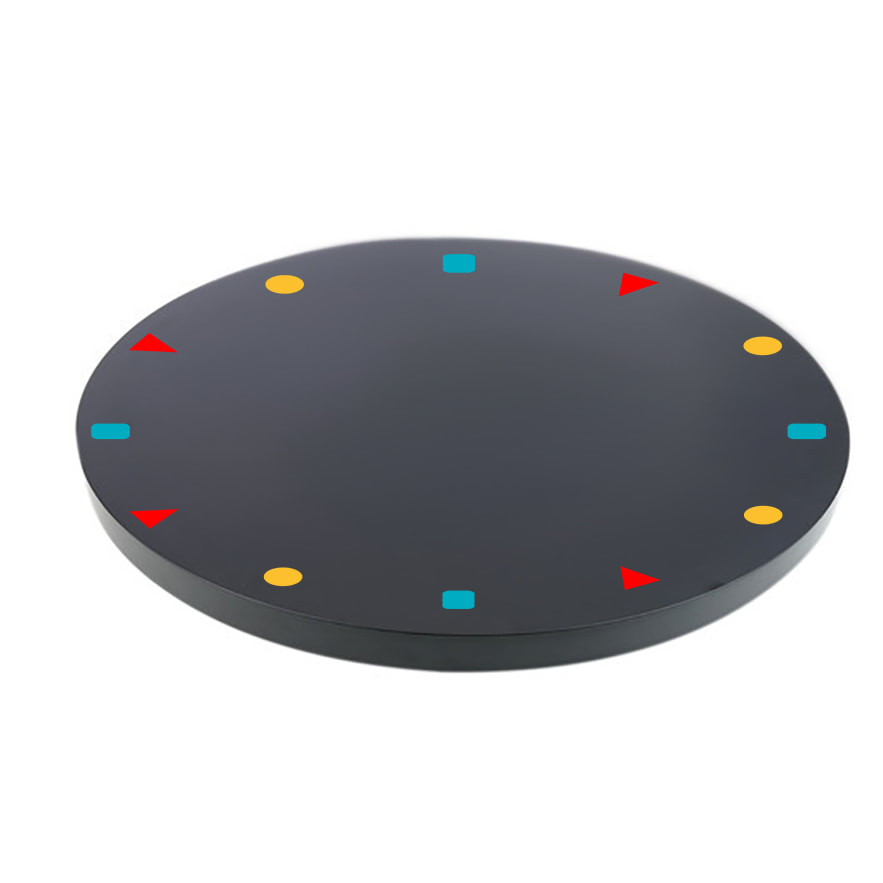

​Tavola Rotante Cablematic®

• Tavola motorizzata
• Diametro: 60 cm
• Altezza: 6 cm
• Materiale: ABS (polimero termoplastico) + MDF (pannello di fibra a media densità)
• Alimentazione: AC 220V/240V
• Capacità di carico: 50 kg
• Velocità di rotazione (costante): 0.25 rpm

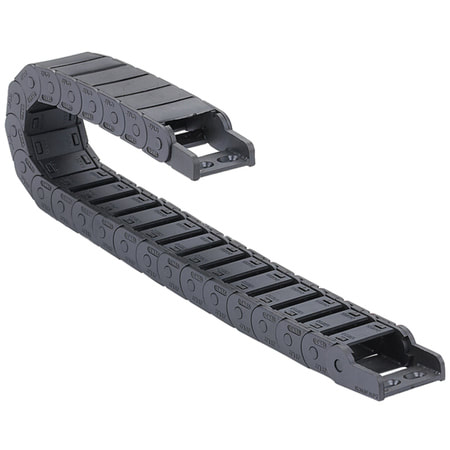

​Catena Portacavi Igus®

​

• Numero maglie: 26
• Lunghezza maglia: 13 mm
• Materiale: plastica

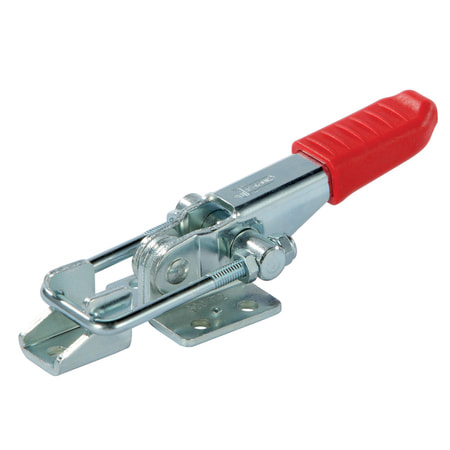

​Sistema di serraggio Forma T2

​

• Serie a tirante doppio
• Base d'appoggio parallela alla retta d'azione della forza
• In posizione chiusa la leva di comando è parallela alla base di appoggio
• Materiale: acciaio zincato e poliuretano

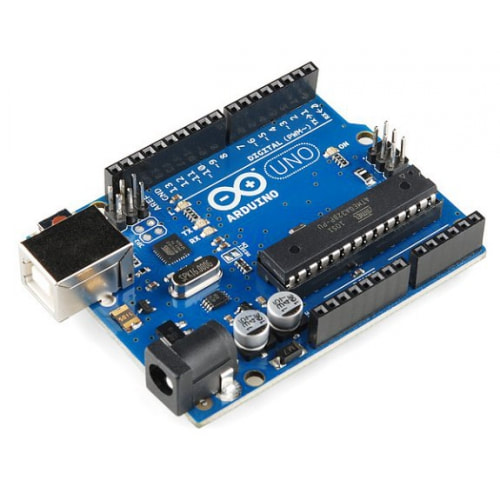

Arduino UNO

​
​

• Tensione operativa a 5V
• 6 pin annalogici
• Peso: 25g
• Dimensioni 53 mmx68 mm
• Supportato da una breadboard per circuito di controllo motori
