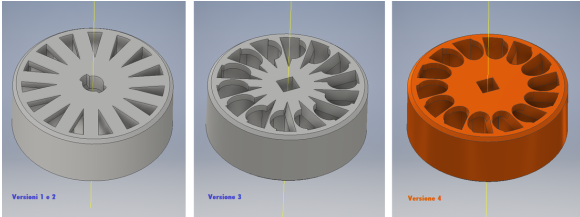

Il primo step della progettazione si è focalizzato sull'analisi del tamburo porta cialde. Col fine di ridurre al minimo gli ingombri si è deciso di realizzare un tamburo cilindrico

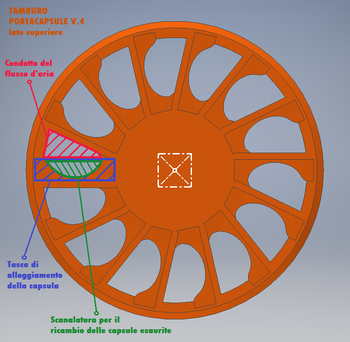

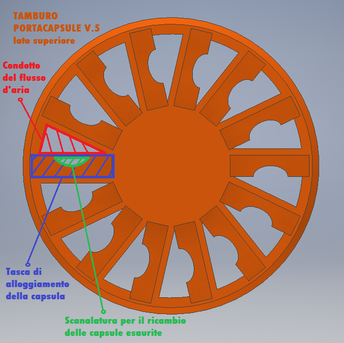

L'idea iniziale prevedeva l'inserimento di 15 tasche porta cialde a forma triangolare. Successivamente è stato necessario inserire una scanalatura per facilitare l'estrazione e la sostituzione delle capsule esaurite. Inoltre, in seguito ad alcuni test condotti sul prototipo stampato in cui si è rilevata una lieve contaminazione del flusso, abbiamo deciso di ridurre il numero di tasche a 14 e inspessire le pareti che separano tra di loro le capsule; così il problema rilevato in precedenza è stato del tutto annullato.
|
|

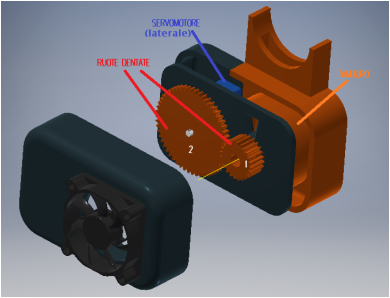

Per il nostro progetto abbiamo scelto un servomotore in grado di compiere una rotazione utile di 160°. Per massimizzare il numero di cialde profumate presenti nel prototipo, si è pensato di utilizzare un sistema di moltiplica costituito da due ruote dentate con un rapporto di trasmissione pari a 2,25 che ci permette di far ruotare di 360° il tamburo. Nella nostra soluzione, il servomotore trasmette la rotazione alla ruota dentata di diametro maggiore che la trasmette, di conseguenza, a quella di diametro minore. E' quest'ultima che realizza il movimento del tamburo. |

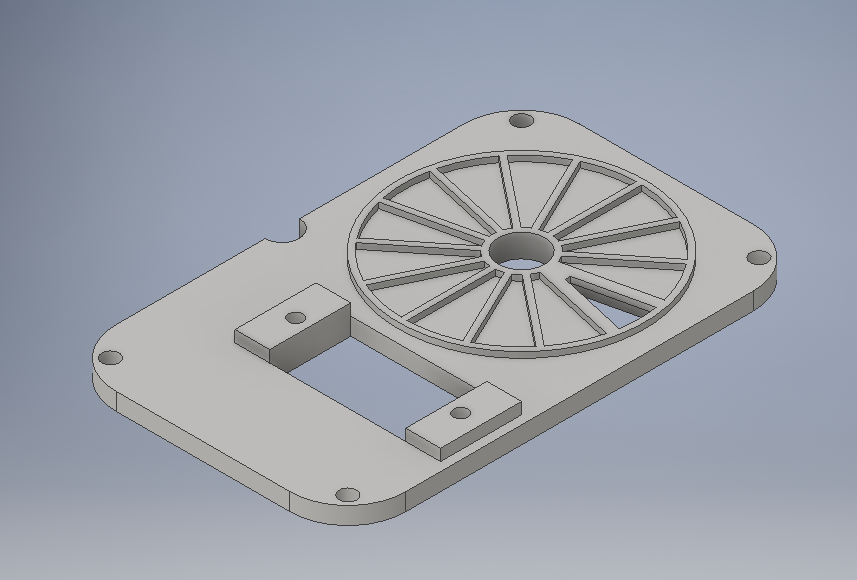

Il servomotore e il tamburo sono montati su un sistema che ha funzione di divisorio:
La sua struttura prevede l'alloggiamento del servomotore, il foro di collegamento del tamburo con la ruota dentata 1 e il foro triangolare attraverso cui il flusso d'aria raggiunge il naso dell'utilizzatore.
Le parti in rilievo sono state realizzate per annullare gli eventuali attriti e, pertanto, allungare la vita del dispositivo ma anche per impedire al flusso di aria di permeare nei condotti vicini. Il divisorio, inoltre è dotato di un foro semicircolare necessario per far passare i fili dell'elettronica. Questo, inoltre, è fissato con delle viti al case inferiore. |
|
|
L'immagine 1 mostra il case inferiore in cui sono presenti i fori delle viti del divisorio e la cavità necessaria al passaggio di aria proveniente dalla ventola.
Il case inferiore e quello superiore sono montati tra loro mediante una guida di scorrimento laterale. Le immagini 2 e 3 rappresentano rispettivamente il case superiore fisso e il coperchio mobile. Questa scelta permette di poter smontare facilmente l'olfactory selector dall'Oculus Rift. Il coperchio presenta le cavità che convogliano il flusso di aria profumata all'utilizzatore. L'attacco tra case e coperchio mobile è stato realizzato inserendo due spine. |

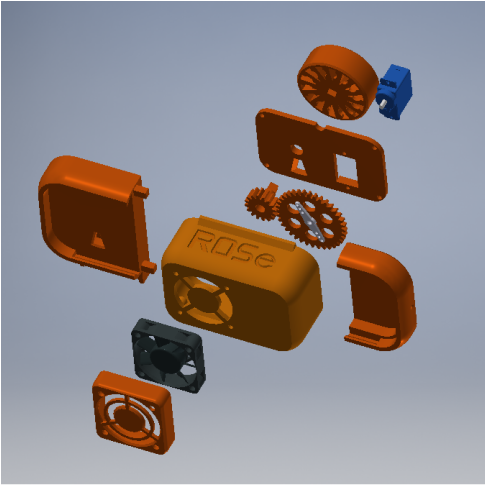

Esploso del prodotto finale
