Lo scopo del nostro progetto è stato quindi quello di realizzare un sistema che potesse rendere realistico lo scenario in cui è proiettato l'utente attraverso le immagini dell'Oculus, fornendo anche un'idea olfattiva coerente con ciò che vede.
Le richieste rivolteci dal committente sono:
- Realizzare un alloggiamento per un numero uguale o superiore a 6 fragranze;
- Utilizzo di ventola assiale;
- Ridurre le dimensioni rispetto al modello Olfactory Display (100X60X60mm);
- Utilizzare cialde di dimensioni definite: 14x11x3 mm;
- Flusso non contaminato;
- Garantire attacco per l’oculus;
Abbiamo deciso di sviluppare il nostro progetto con l'utilizzo del software di modellazione 3D Autodesk Inventor.
Il nostro progetto si è articolato in varie fasi accuratamente studiate in maniera preliminare.

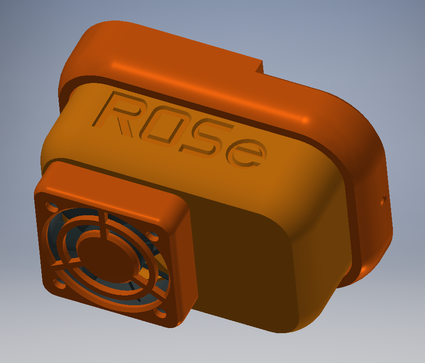

ROSe, il nostro selettore di fragranze:
|

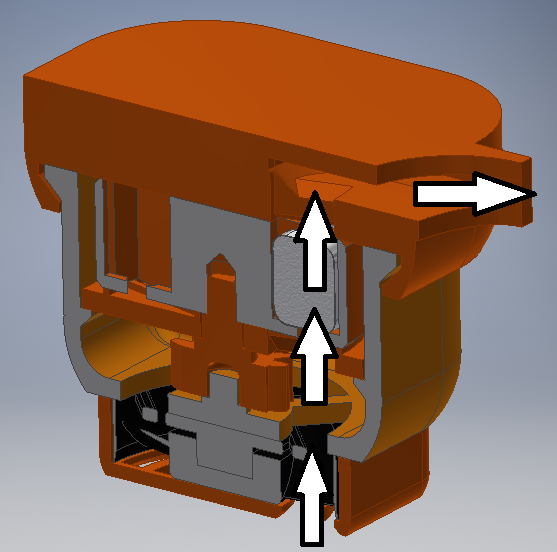

Il flusso d'aria è spinto all'interno dell'oggetto attraverso l'utilizzo di una ventola. L'aria attraversa case inferiore e divisorio tramite un foro triangolare; l'allineamento tra tamburo e foro triangolare, garantito dal servomotore, permette all'aria di attraversare i canali del tamburo e impregnarsi della fragranza relativa alla cialda del canale.
L'aria viene deflessa verso il naso dell'utente tramite il canale presente nel coperchio mobile. |
