Verifica flessione aste

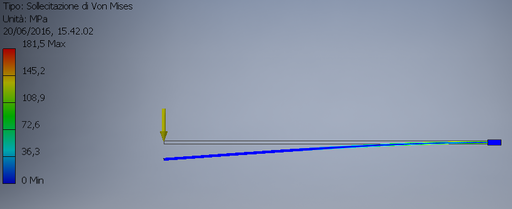

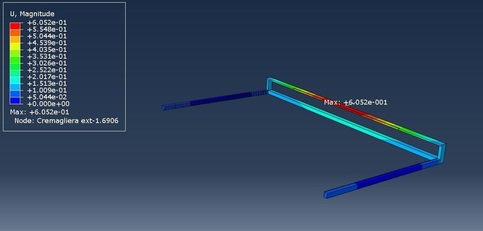

Per valutare la chiusura effettiva di tutte le 40 alette delle ghiere abbiamo valutato la deformazione delle aste che dovrebbero chiuderle. Notando uno spostamento massimo di 0.6 mm possiamo affermare che le aste hanno rigidezza sufficiente a svolgere il compito richiesto.

Verifica resistenza spina di posizionamento delle rondelle sul caricatore

Considerando l'ipotesi di urto accidentale da parte del caricatore da parte dell'operatore, abbiamo valutato il carico massimo supportato dal filo se sottoposto ad uno spostamento di circa 1 cm dovuto ad una eventuale rotazione di una rondella. La sigma massima riscontrata è pari a 127 Mpa ovvero ben sotto il carico di snervamento massimo del materiale

Analisi degli sforzi sulle ruote dentate

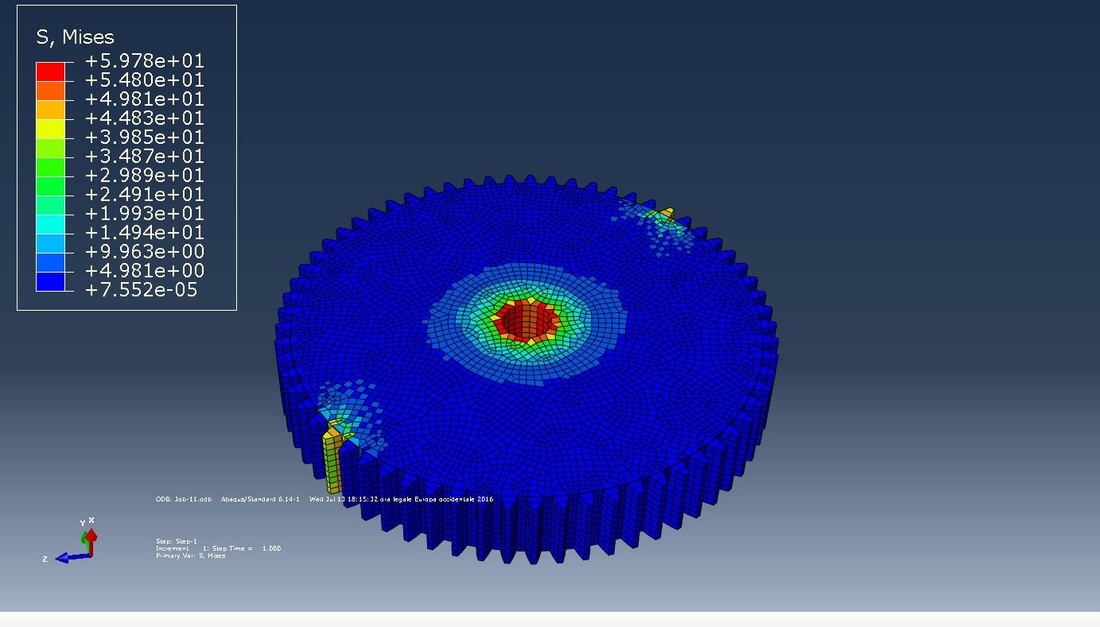

Per verificare la resistenza delle ruote al carico applicato abbiamo realizzato una ulteriore FEM considerando il foro centrale come incastrato a terra, e applicando dei carichi esterni, quali una coppia e delle forze poste su due denti alle estremità.

Analisi Ergonomiche

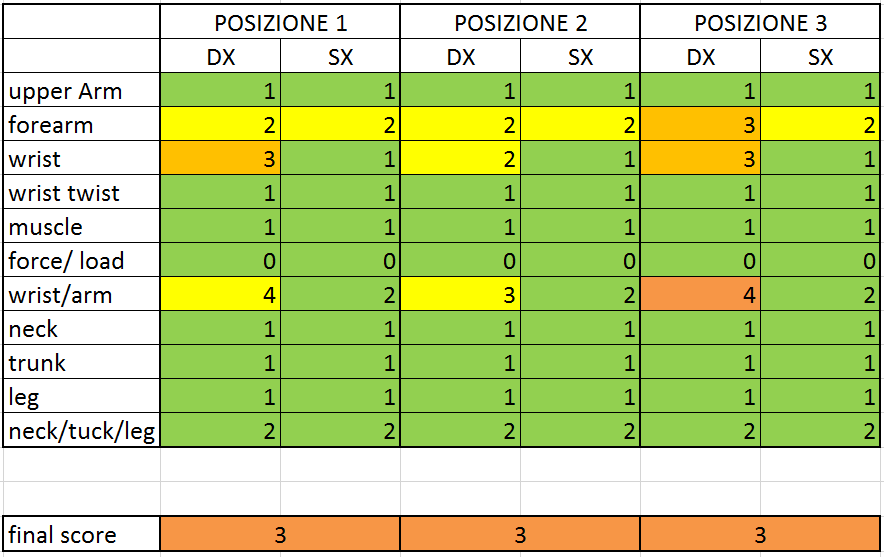

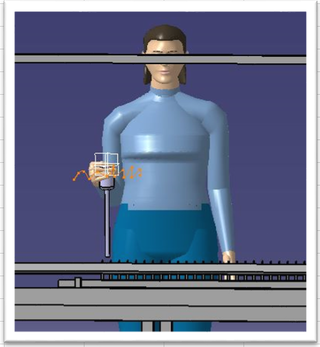

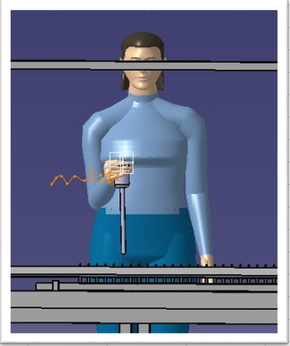

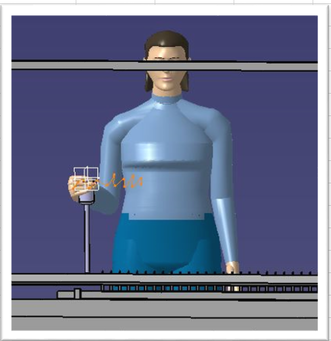

In primo luogo ci siamo concentrati sull'analisi posturale, verificando per ogni arto se la posizione potesse risultare dannosa. In tabella sono riportati i valori ottenuti attraverso la rula analysis, la quale valuta la posizione dell'arto con un voto compreso tra 1 e 6. Come vediamo dai final score, in tutte e tre le posizioni considerate, il punteggio assegnato dall'analisi è 3. Complessivamente con l'introduzione dello strumento il fattore di rischio è stato drasicamente ridotto, in quanto non si effettuano più prese in pinch per inserire le rondelle nella ghiera.
