La prima verifica consiste in un analisi ad elementi finiti del perno di sostegno dell'attuatore. Questo perno infatti è il punto in cui l'attuatore scarica la forza e che permette il movimento del tutore.

Il perno è stato costruito in acciaio C40 e presenta un diametro nominale di 8mm, all'estremità è filettato ed avvitato nell supporto.

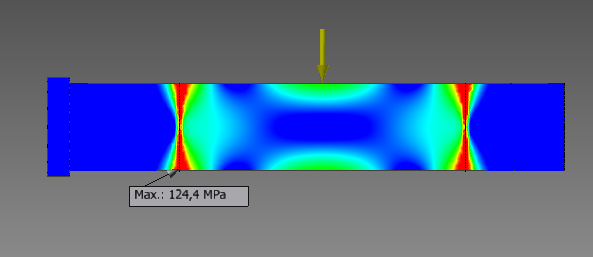

L'analisi FEM è stata effettuata con un carico sovrastimato di 800N agenti nella direzione tangente all'azione del attuatore, con angolo d'inclinazione 22° coincidente con il massimo carico applicato.

Lo sforzo equivalente di Von Mises massimo risulta essere 124.4 MPa e risulta essere concetrato all'estremità come ipotizzato.

Il perno risulta quindi essere verificato in condizione critica con carico sovrastimato con un coefficiente di sicurezza pari a 2.2.
