VERIFICA DI RIEMPIMENTO

Verifichiamo che la vasca sia conforme alle specifiche dettate dal regolamento del campionato SuperTwins, cioè che abbia una capacità minima di 5 litri in caso di guasto in pista.

Abbiamo eseguito le analisi di riempimento variando i parametri definiti in precedenza durante la ricostruzione del modello.

CONDIZIONI MOTO IN RETTILINEO

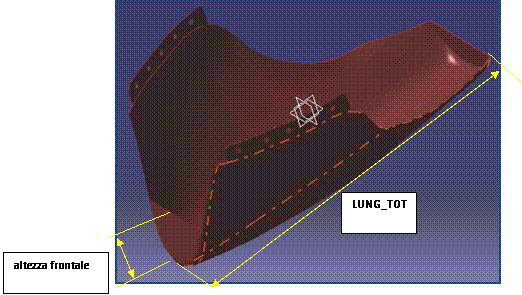

Dimensione base da reverse

• LUNG_TOT=630mm

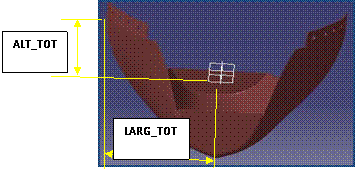

• LARG_TOT= 195(x2)---->390mm: larghezza globale della vasca.
• ALT_TOT=130(+100)---->230mm altezza globale vasca. L’ALT_TOT è un parametro fisso perché determina il riferimento per attacco carena e non influenza la geometria per il calcolo del volume. Si ricava un’altezza frontale di 100mm, come si può vedere in figura.


Calcoliamo il volume con CATIA e in queste condizioni la vasca risulta essere conforme alla specifica richiesta.

Qui di seguito alcune possibili modifiche sulle quote di riferimento e il corrispondente calcolo del volume in caso il modello da reverse abbia biosogno di cambiamenti di ingombro.

Cambio solo la lunghezza (LUNG_TOT):

Cambio solo la larghezza(LARG_TOT):

Vario più parametri alla volta:

MOTO INCLINATA

Inclinazione max ipotizzata è di 50  gradi (dall’asse verticale della moto).

Dimensione base da reverse

Anche in questo caso il volume calcolato rientra in specifica.

Cambio solo la lunghezza (LUNG_TOT):

Cambio solo la larghezza(LARG_TOT):

Vario più parametri alla volta:

Concludiamo che il modello del reverse può contenere 5 litri in caso di guasto, quindi rientra nella specifica e potrà essere usata come parte di carenatura della GP11.
