Scelta attuativa
Come precedentemente accennato per la movimentazione del pantografo

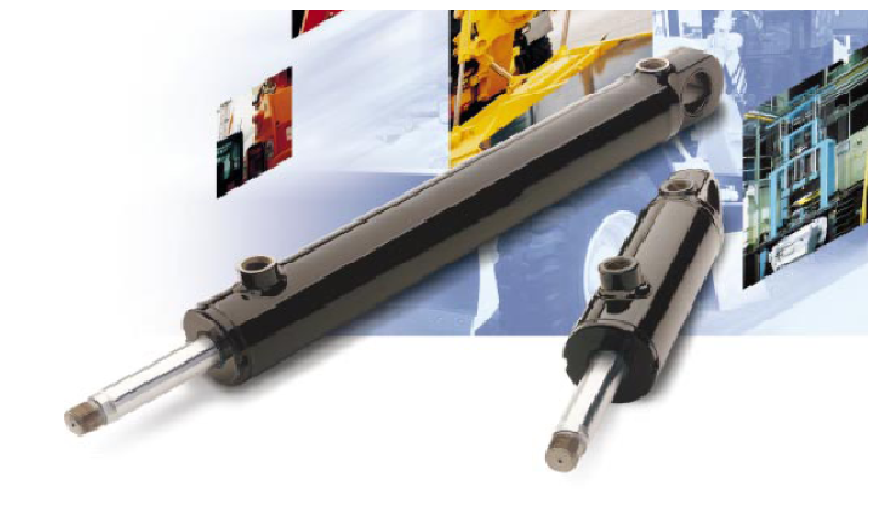

si è pensato all’utilizzo di due pistoni idraulici.

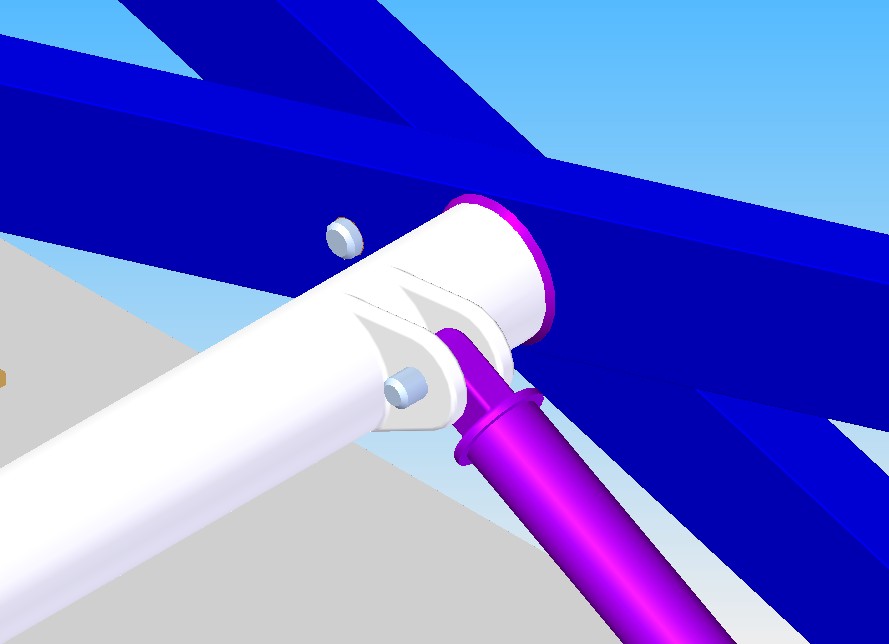

Si è deciso di utilizzare due pistoni al posto di uno solo per
il semplice motivo di ripartire in maniera più simmetrica le
forze di spinta e soprattutto per creare un minor momento flettente
sulla traversa.

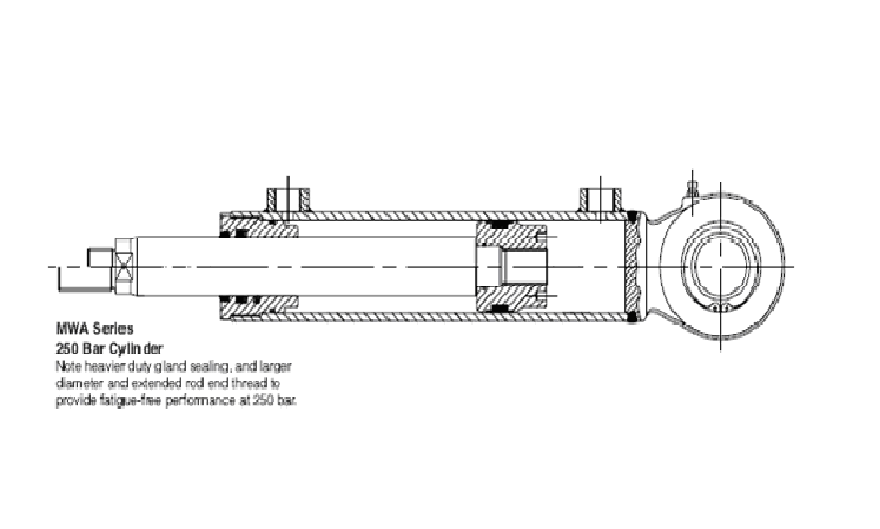

La forza che deve essere generata da ogni singolo pistone che è di circa 90000 N e un diametro dello stelo di 32mm, la pressione necessaria generata all’interno del martinetto idraulico è nettamente inferiore a quella limite,
