Analisi cinematica

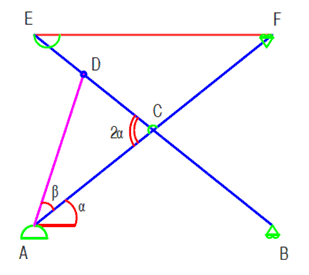

Inizialmente è stato necessario realizzare una schematizzazione del sistema reale per studiarne la cinematica. Il modello può essere così rappresentato.


È una struttura a un grado di libertà: inserendo un ulteriore asta rappresentante il pistone attuativo si rende la struttura isostatica e adatta per i successivi calcoli strutturali.
