DESCRIZIONE DELLA GEOMETRIA
La biella viene realizzata in presso
colata pertanto la geometria necessita di ampi raggi di raccordo per
garantire una geometria realizzabile anche dopo l’inevitabile ritiro di
materiale che avviene in fase di solidificazione.
Inoltre si discutono i seguenti accorgimenti:

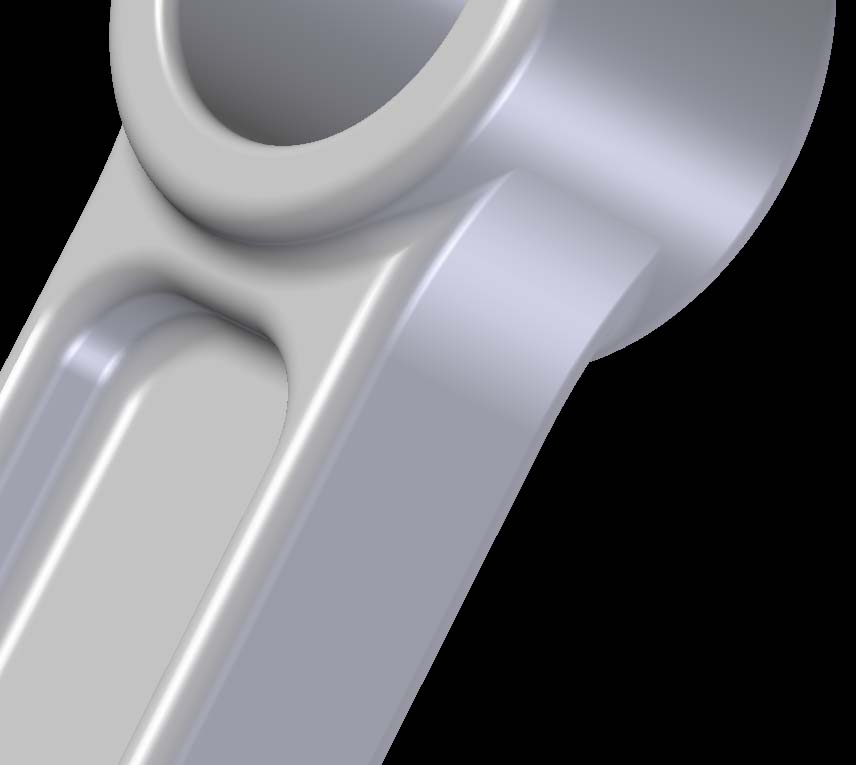

• L’occhio di biella viene
raccordato al fusto per evitare concentrazioni di sforzo che
inevitabilmente esistono in spigoli vivi e che potrebbero portare a
rottura il pezzo durante l’esercizio.

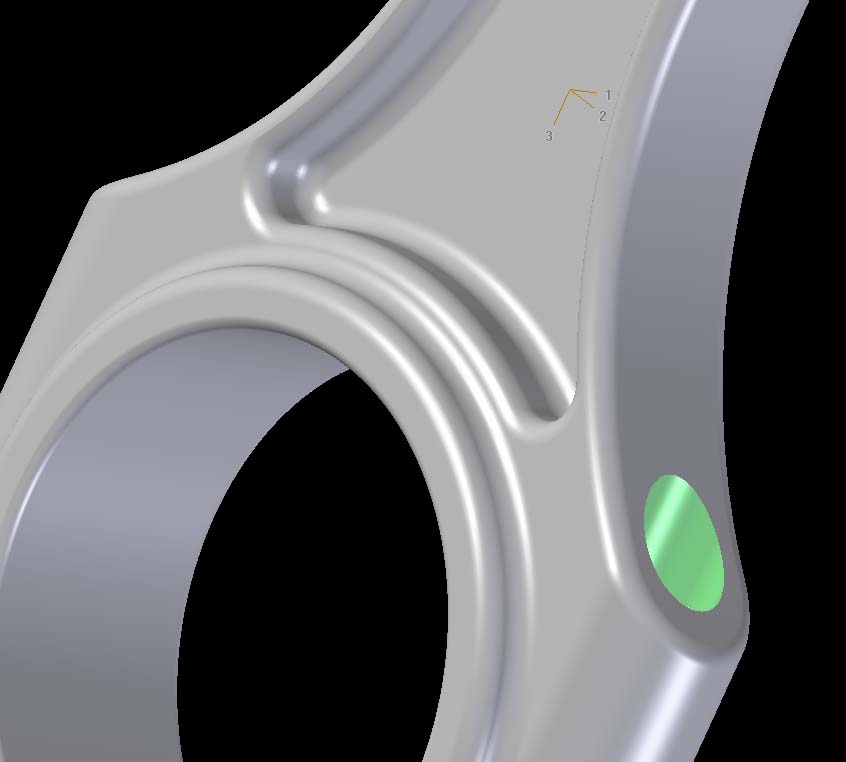

• I raccordi tra il fusto e la testa
vengono applicati in modo che vi sia materiale sufficiente a resistere
alla temuta sollecitazione di flessine che si ha in fase di
quadratura.(colpo di frusta).

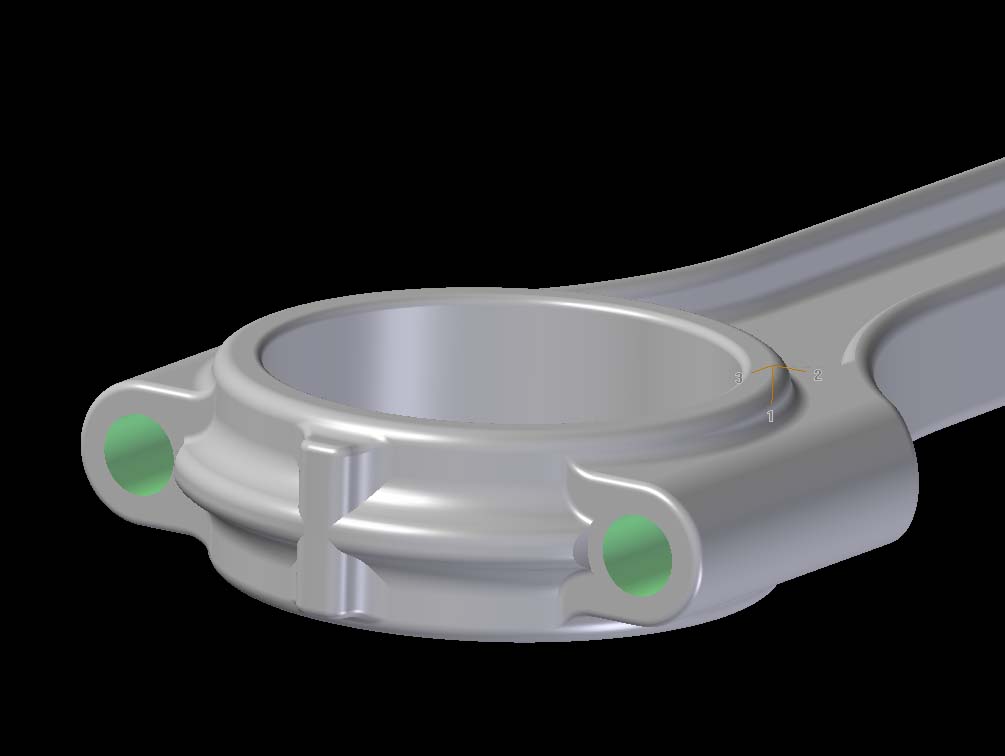

• Il cappellotto viene fissato al
resto della biella mediante due viti M10 quindi è necessario
prevedere e disegnare le rispettive filettature.

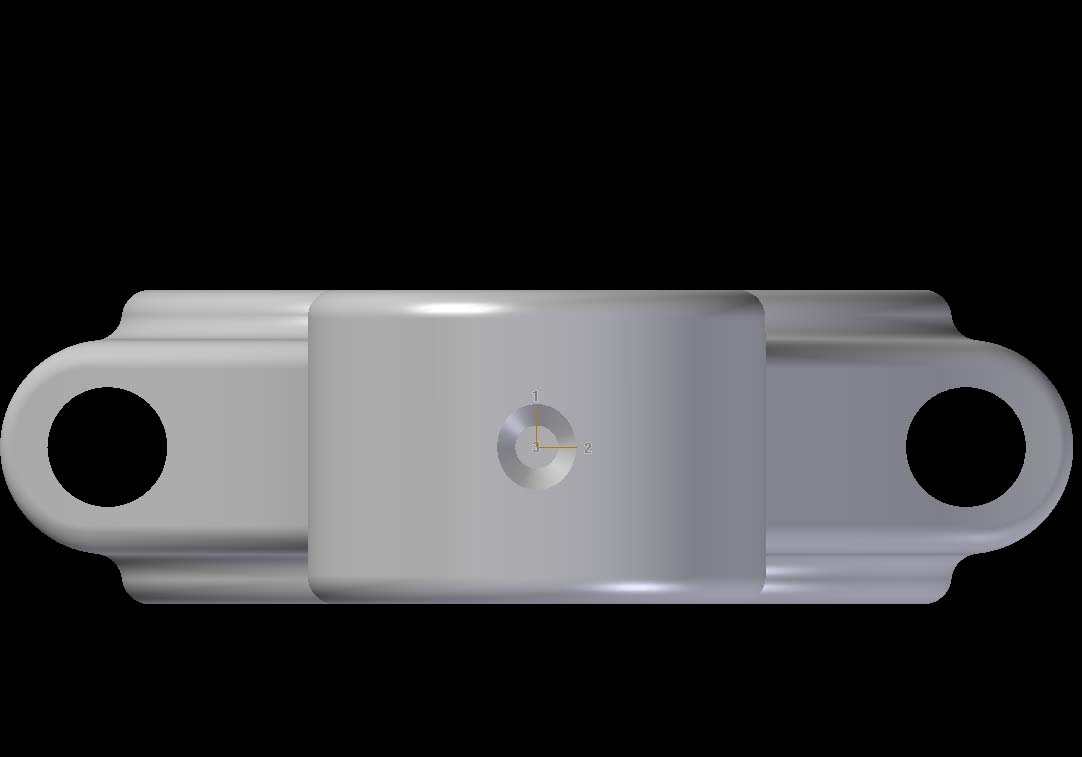

• Vengono applicati un foro di diametro 3mm sull’occhio in modo da consentire una parziale raccolta dell’olio spruzzato sul cielo del pistone,che servirà a garantire una corretta lubrificazione del relativo cuscinetto.
