ANALISI AGLI ELEMENTI FINITI



caratteristiche elastiche del materiale

Name: UNI 30NiCrMo12

Rm = 1080 MPa

Rsn = 785 MPa

Young module: E = 206000 MPa

Poisson ratio: v = 0.3

Density: 7.8 kg / cm3

Vengono di seguito riportate le analisi effettuate con elementi finiti nei punti critici del ciclo

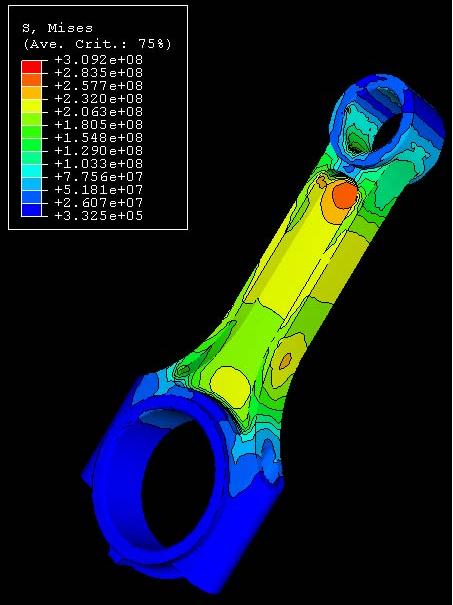

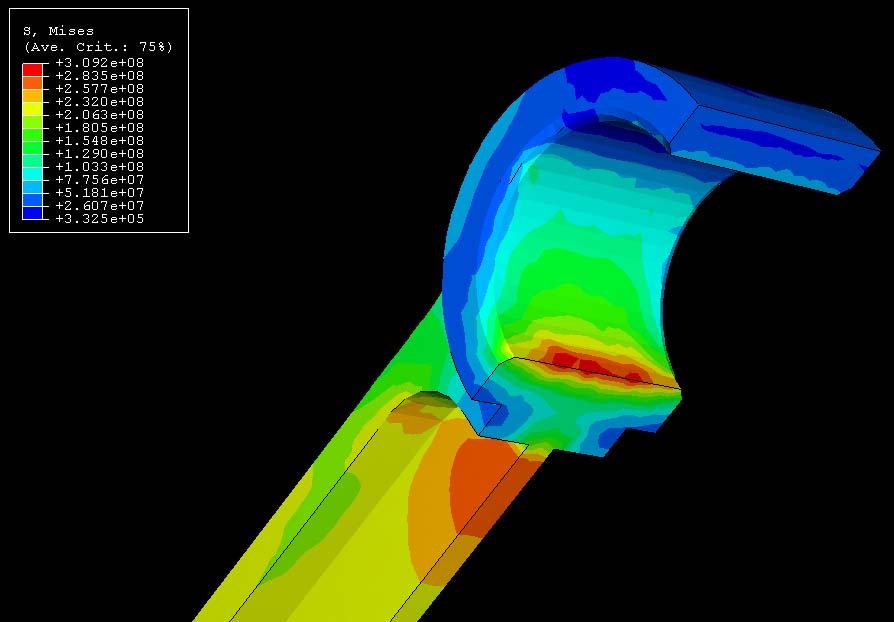

Compressione Massima (1000 RPM)

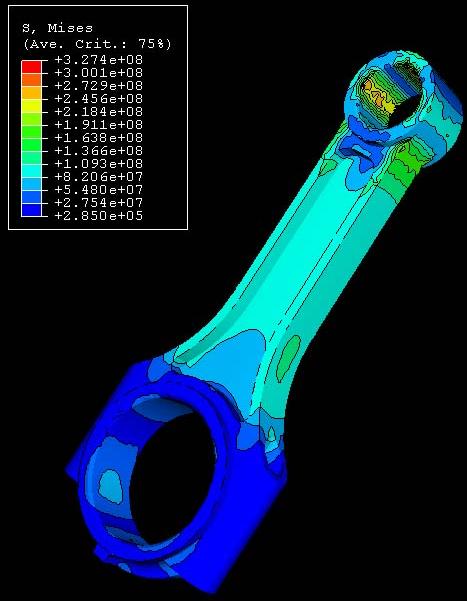

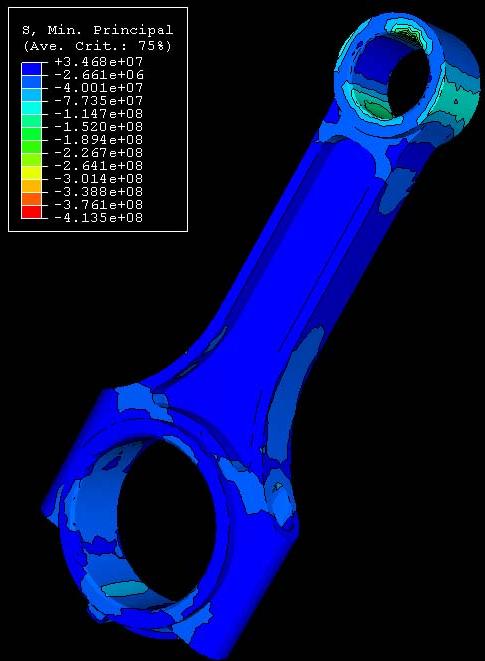

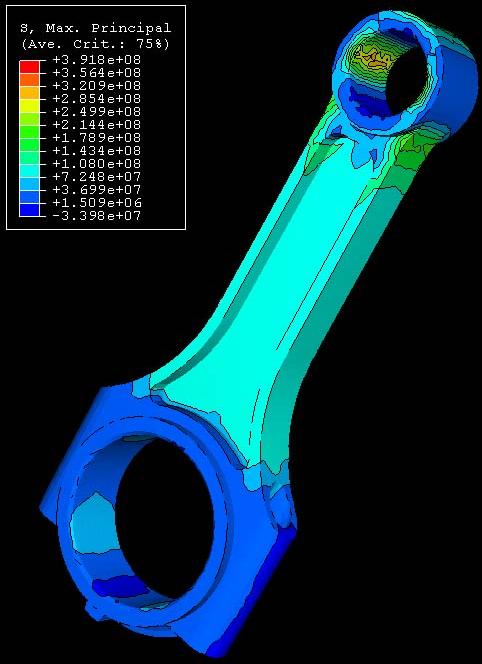

Trazione Massima (12000 RPM)

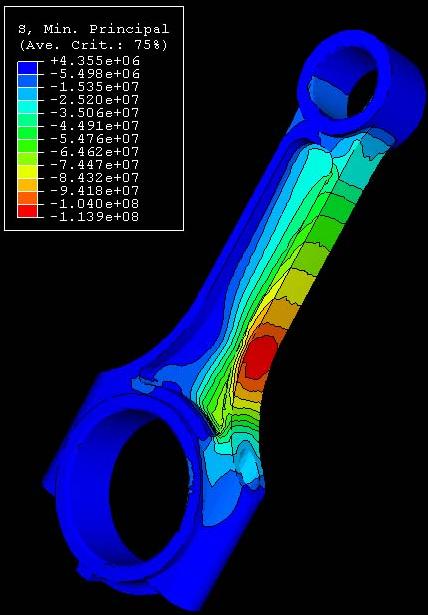

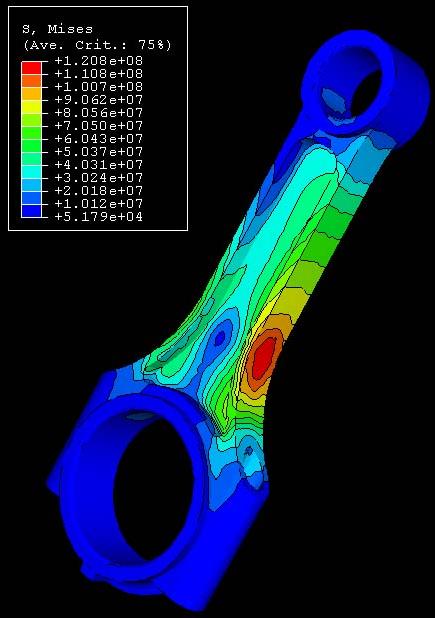

Flessione Massima ( punto di quadratura )

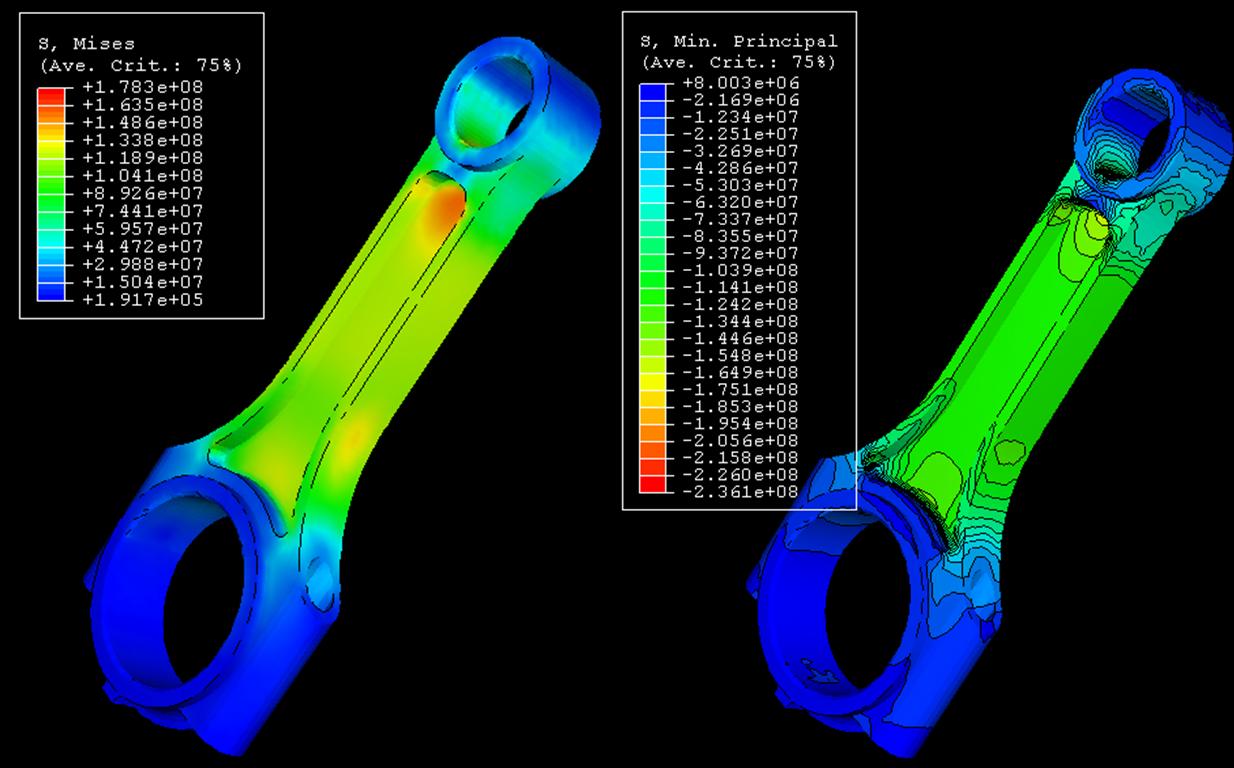

Compressione a 12000 RPM
