FORZE AGENTI SUL MANOVELLISMO

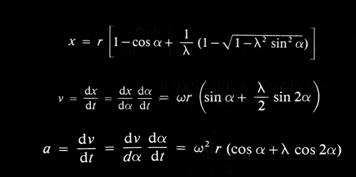

Note le caratteristiche termodinamiche è possibile per mezzo di semplici relazioni di cinematica è possibile determinare posizione velocità istantanea e accelerazione istantanea dello stantuffo.

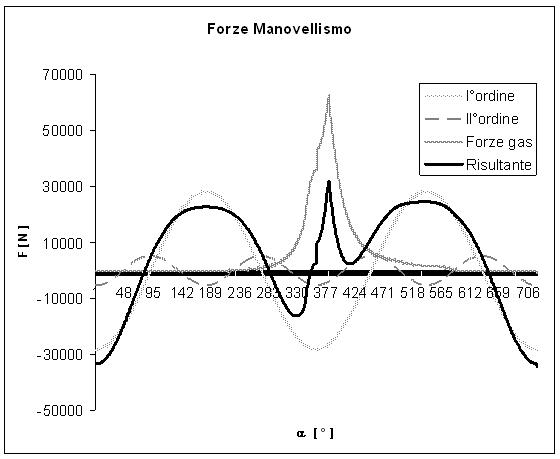

Dalla relazione F = m * a è possibile ricavare la Forza di inerzia che competono alla parte di massa della biella animata di moto alternato,Tale espressione della forza può essere scomposta in due termini Fa' ed Fa'' che sono rispettivamente le forze alterne d'inerzia del primo e del secondo ordine.

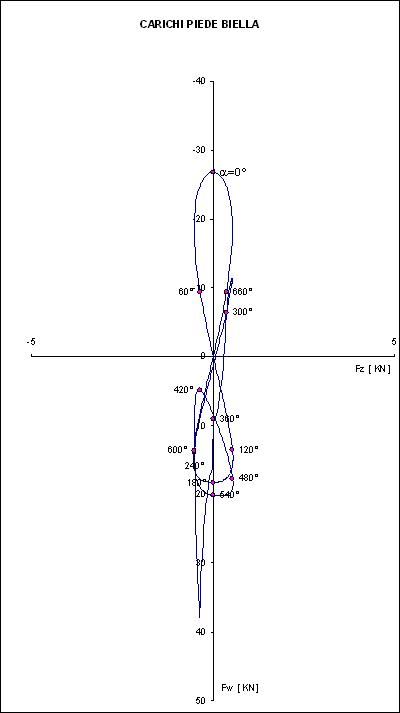

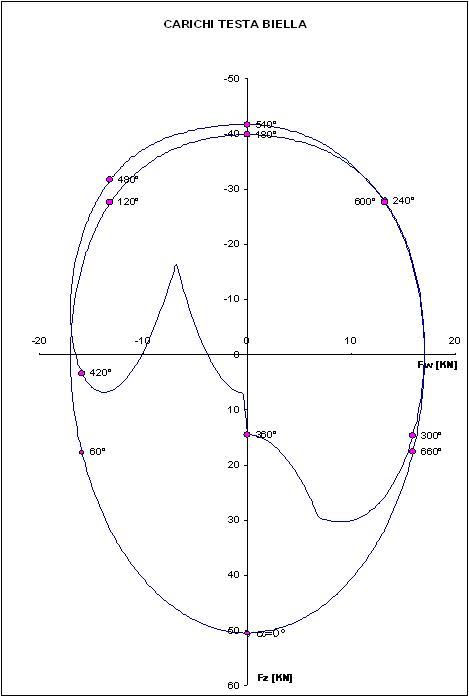

DIAGRAMMI POLARI AGENTI SULLA BIELLA

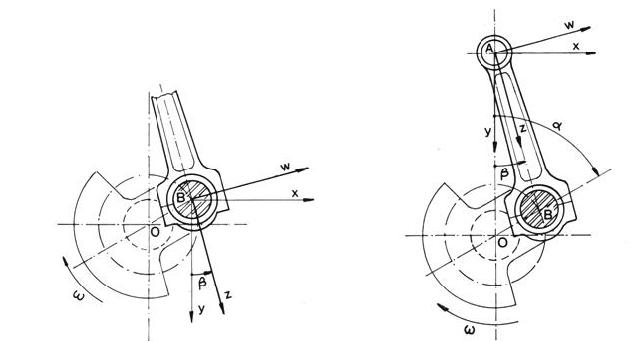

I diagrammi polari sono diagrammi ciclici pertanto chiusi che illustrano come variano le componenti della forza lungo i relativi assi di riferimento al variare dell'angolo di manovella.La risultante vettoriale delle due componenti fornisce la componente risultante delle forze.
