ASSEMBLAGGIO E VERIFICA INGOMBRI

HOME MODELLAZIONE ASSEMBLAGGIO REALIZZAZIONE PIASTRE ANALISI FEM MODELLAZIONE FINALE CONTATTI E RINGRAZIAMENTI

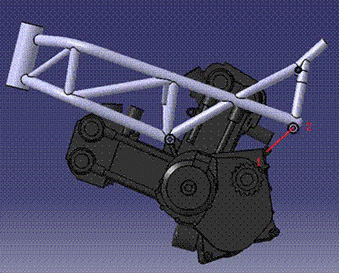

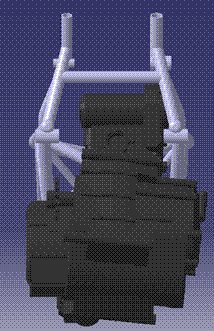

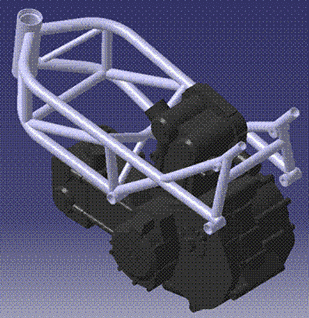

Terminate la parte di modellazione, si sono andati a verificare gli ingombri del motore. Si è quindi realizzato un assemblato tra telaio e motore, ottenuto tramite reverse engineering. Da una prima osservazione si può notare come il motore sia totalmente asimmetrico e irregolare nella parte posteriore. Gli ingombri trasversali tuttavia, sono ben verificati, e si è notato inoltre come gli attacchi predisposti nella parte superiore del motore , ben si adattino a quelli previsti sul telaio. Nella parte posteriore invece, la grande irregolarità del motore, è causa di un totale disallineamento tra gli attacchi previsti sul telaio e quelli presenti sul motore (circa 6 cm tra il punto 1 e 2): si andranno quindi a realizzare delle piastre di collegamento.
