| GR38 Standard - Assieme |
 |
| L’assieme, modellato su Autodesk Inventor, è costituito dalle parti principali della pompa, cioè quelle realmente interessate dall’eventuale deformazione. In particolare il corpo, le boccole con il loro anello, l’albero condotto e l’albero conduttore. Non sono state inserite le flange anteriori e posteriori perché non interessate direttamente. In realtà all’interno della flangia posteriore è presente un sistema di equilibratura del carico assiale che si crea durante la rotazione a causa dei rotori a denti elicoidali; quindi in qualche modo la simulazione sarà ancora più severa.
Si è posta particolare attenzione durante l’accoppiamento a non ipervincolare le parti, in modo di realizzare un modello il più reale possibile e permettendo i reali giochi e movimenti, oltre a lasciare le tolleranze dimensionali che caratterizzano il prodotto.

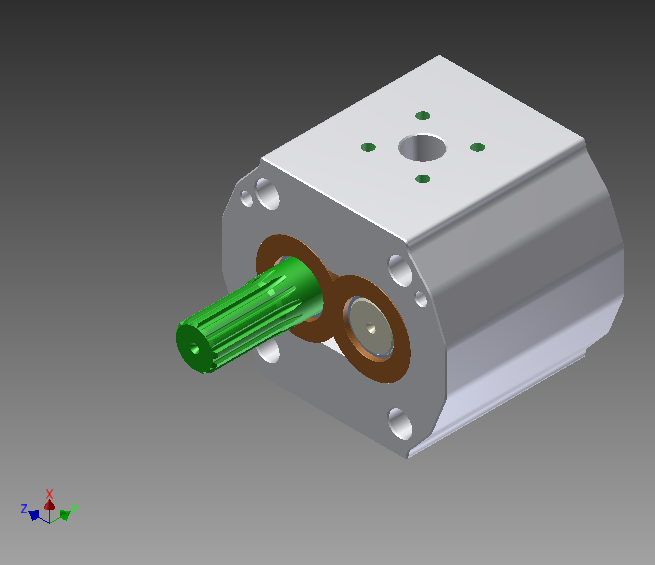

Dall’immagine del corpo privo delle flange si apprezzano i due rotori, verde conduttore, grigio condotto e le bronzine coi loro anelli. i quattro fori di maggior diametro sono per le viti di fissaggio delle flange, mentre i due più piccoli sono per le spine di centraggio. Nella parte superiore è presente la sezione di mandata con i fori di fissaggio della porta di collegamento col condotto. Nella parte inferiore non si riesce a vedere la porta di aspirazione ma è del tutto simile alla mandata, se non per un diametro inferiore di passaggio. |

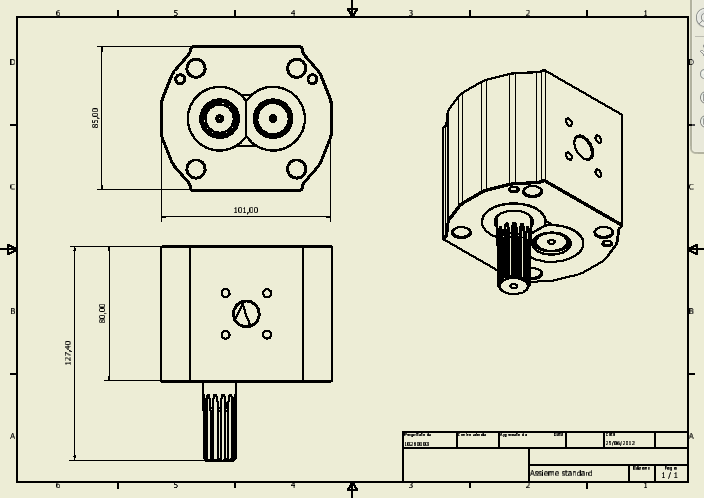

| Nella messa in tavola qui sotto le principali dimensioni d’ingombro del prodotto standard. Notare la lunghezza dell’albero conduttore e dell’albero condotto: |
 |
|
|
|
