La struttura da noi esaminata va inserita in un assieme
che prevede un' attrezzatura di base tramite cui avvicinare o allontanare
il cardano dal banco di prova.
L'analisi FEM è stata
effettuata dall' altro gruppo in corrispondenza dei supporti dei
cilindri idraulici
ed anche in questo caso ha dato risultati positivi.

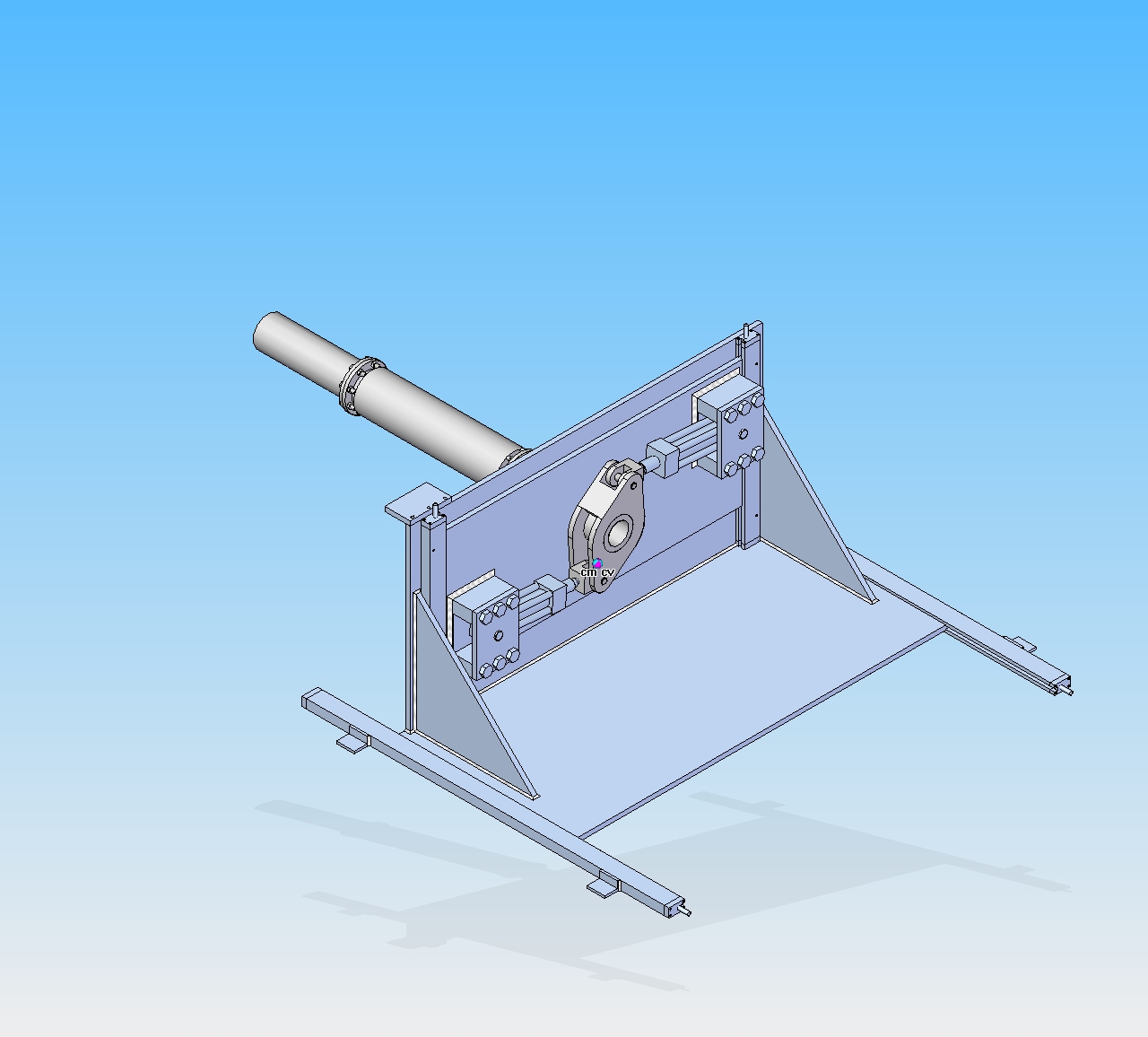

Immagine della struttura finale
La misura della coppia si realizzerà mediante
estensimetri che saranno posizionati direttamente sull'organo
otturatore, cioè sul disco che ruotando attorno all'asse normale a
quello del tubo, ostruisce il passaggio del fluido. Dalla misura di
deformazione durante la chiusura della valvola, sarà poi possibile
risalire alla coppia effettiva.
|
