ASSEMBLATO

Dopo aver realizzato tutti i componenti questi sono stati assemblati con la funzione assembly.

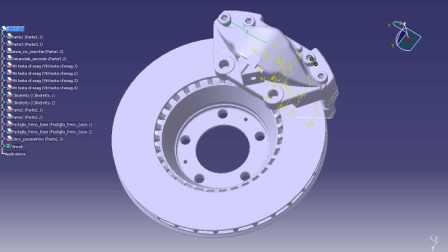

assemblato 2

Nella zona dove sono presenti i perni di supporto delle pastiglie non sono stati inseriti la molla e il supporto molla; questi pezzi devono lavorare in deformazione elastica e lo spazio a loro riservato risulta ovviamente inferiore rispetto alle loro dimensioni, pertanto non è stato possbile inserirli nell assemblato.

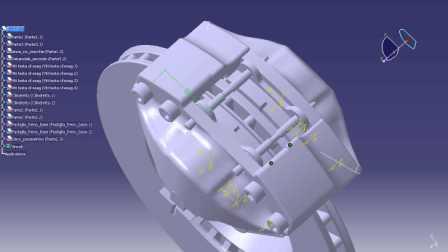

assemblato 3

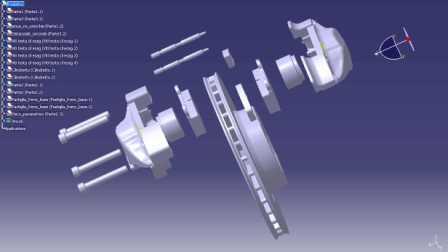

assemblato 4
