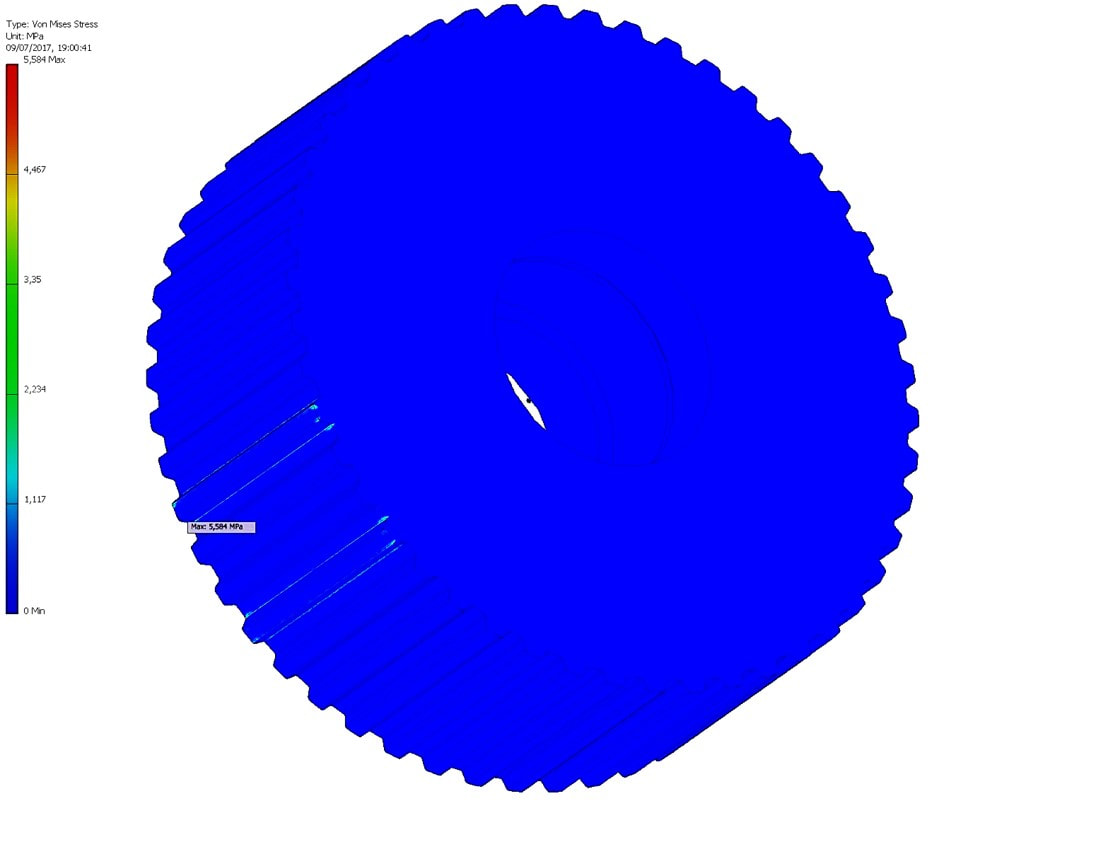

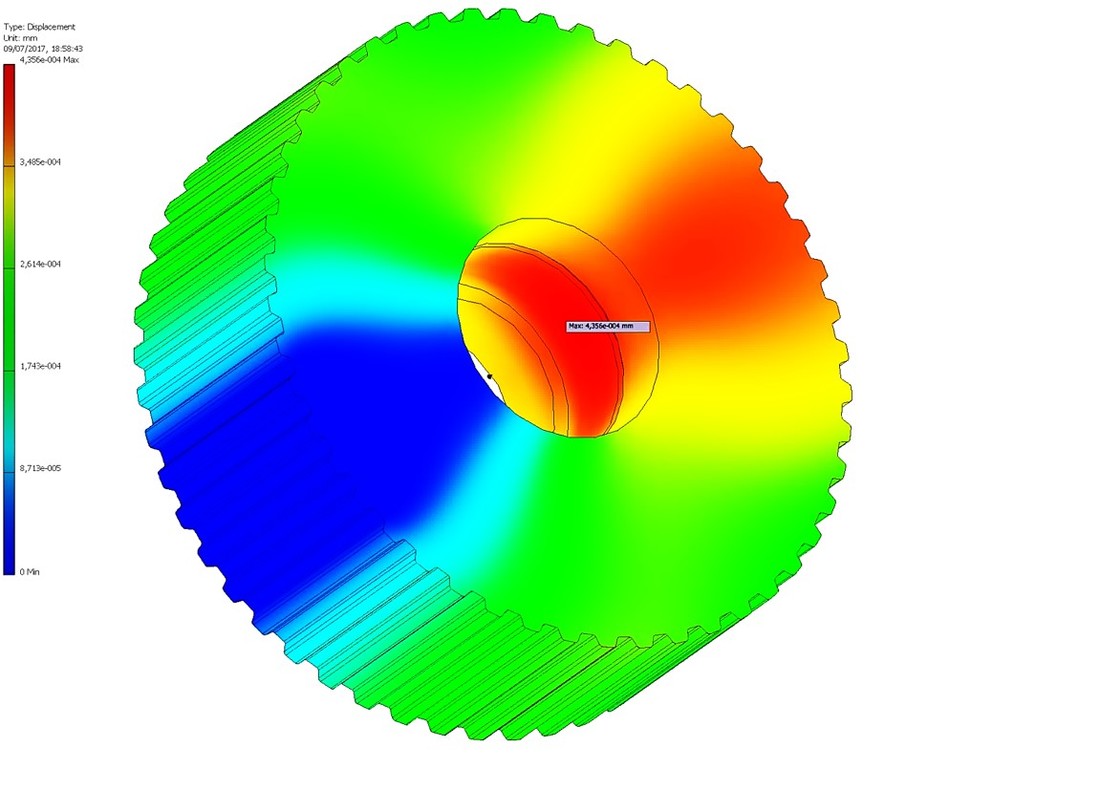

puleggia portante

• Materiale : Alluminio 6061 (Rsn = 275 MPa)
• Forza applicata : 700 N
• Sforzo massimo : 5.58 MPa
• Deformazione massima : 4*10^-4 mm

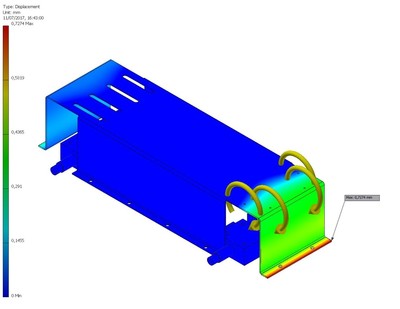

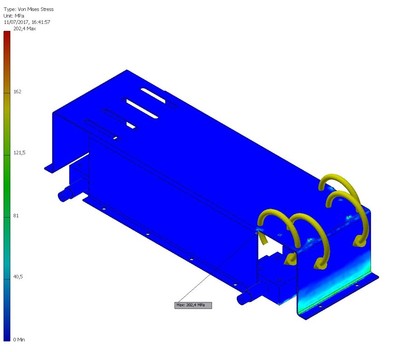

supporto motori

• Materiale : Acciaio Fe510 (Rsn = 355 MPa)
• Spessore lamiera : 3 mm
• Forza applicata : 2500 N
• Momento applicato : 16 Nm (2 Nm per ciascun foro)
• Sforzo massimo : 130 MPa
• Deformazione massima : 0.72 mm

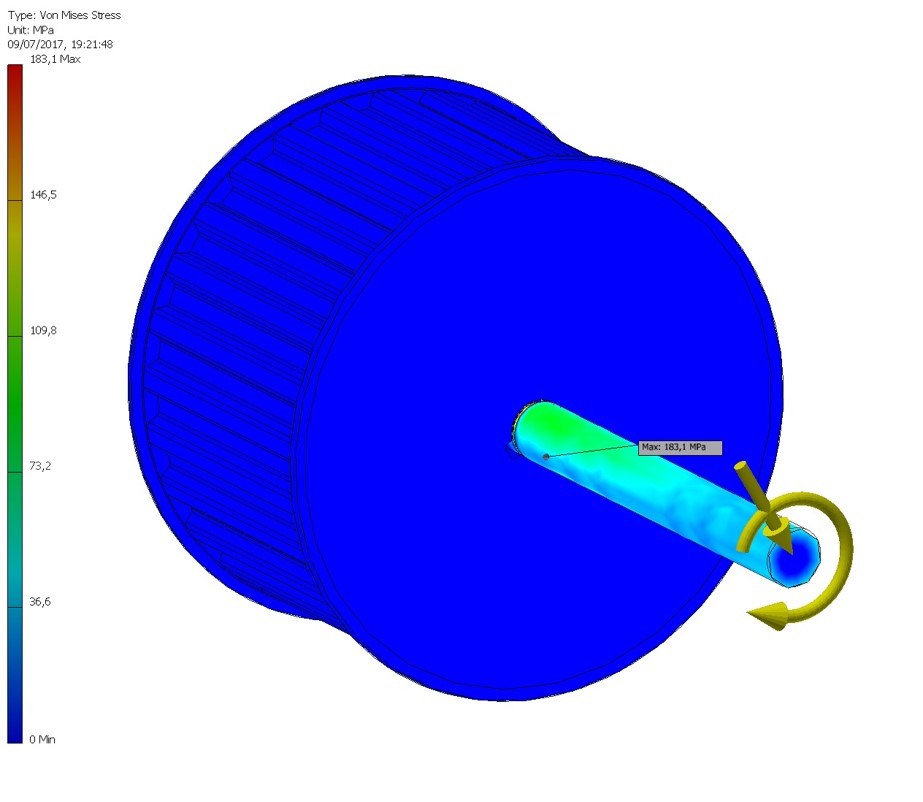

Albero - linguetta - puleggia

• Materiale Albero e Linguetta : Acciaio C45 (Rsn = 510 MPa)
• Materiale Puleggia : Alluminio 6061 (Rsn = 275 MPa)
• Momento torcente : 8 Nm
• Forza applicata : 100 N
• Sforzo massimo : 183,1 MPa
• Deformazione massima : 0.29 mm

Verifica a fatica dell'albero

Applicando il modello di De Saint Venant
​

• Mf : momento flettente generato dal tiro della cinghia
• Mt : momento torcente massimo generato dal motore

Guest - Tresca : Coefficiente di sicurezza 3.63
​Gough - Pollard : Coefficiente di sicurezza 1.48
