Animazione

Una volta completato l'assemblaggio abbiamo realizzato alcune animazioni delle parti mobili ed alcuni rendering fotorealistici utilizzando rispettivamente il modulo "Animator" e il modulo "PhotoWorks" di Solidworks. Per alcune applicazioni particolarmente gravose abbiamo sfruttato una workstation messa a disposizione dalla Solid Technology di Cinisello Balsamo.

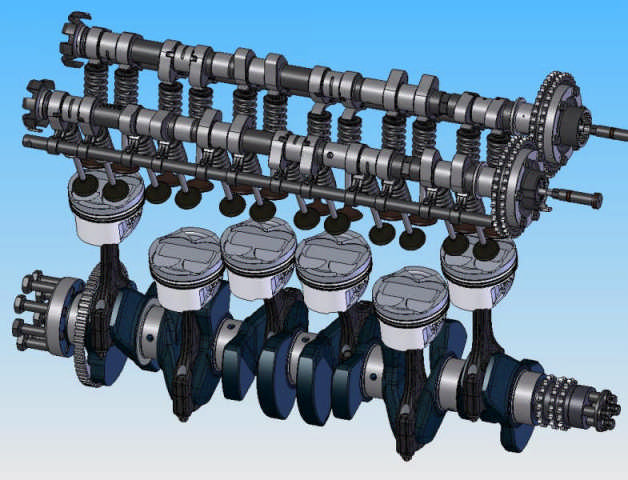

Abbiamo costruito una animazione con tutte le parti mobili del motore eccetto le due pompe idrauliche. Si muovono cioè albero motore, bielle e pistoni, alberi a camme e valvole. tale animazione non è presente su questo sito intanto troppo pesante.

Di seguito un frame dell'animazione in questione.

Rendering

Abbiamo anche prodotto alcuni rendering dotando i componenti di texture superficiali realistiche. Non abbiamo realizzato rendering del motore completo in quanto non disponiamo di calcolatori adatti.

Mettiamo di seguito alcune di queste immagini:

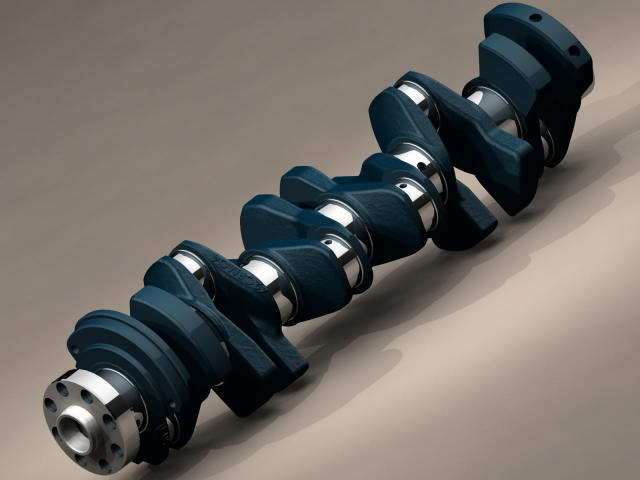

albero motore

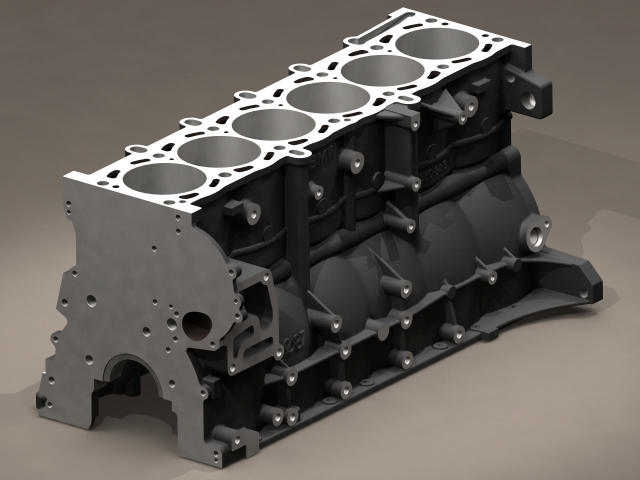

monoblocco

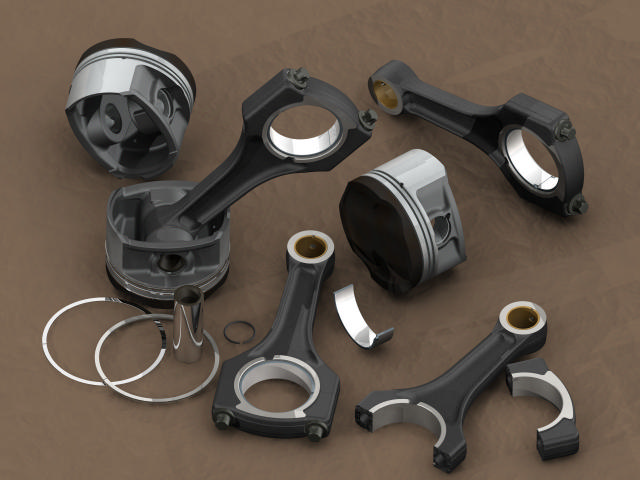

bielle e pistoni
