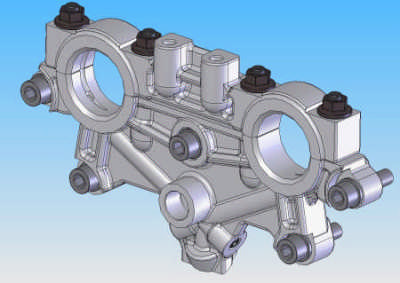

Primo supporto alberi a camme

Ha il compito di sostenere gli alberi a camme in prossimità delle pulegge di distribuzione. Per motivi tecnologici questo componente non è di pezzo con la testata, bensì vi è avvitato sopra. Inoltre presenta dei condotti obliqui che adducono l'olio agli alberi a camme e al variatore di fase. Infine su questo pezzo è montato il tendicatena superiore. L'oggetto reale viene prodotto per fusione con un iniziale eccesso di materiale, in corrispondenza delle sedi degli alberi e delle viti e degli ingressi dell'olio, che viene poi asportato per fresatura permettendo di ottenere tolleranze ristrette. Di conseguenza in alcuni punti sono presenti delle parti rilevate con un accenno di raccordo superiore, che viene però quasi completamente spianato. Il processo di modellazione ha tenuto conto di questo aspetto tecnologico e ha seguito una via analoga, con un'iniziale estrusione poi raccordata e spianata
