Dita e valvole

Le dita sono componenti abbastanza semplici: l'unica "difficoltà" è stato dare la giusta dimensione alle superfici di scorrimento delle camme e delle placchette delle valvole. Tale dimensionamento è stato eseguito con l'aiuto dell'assemblaggio.

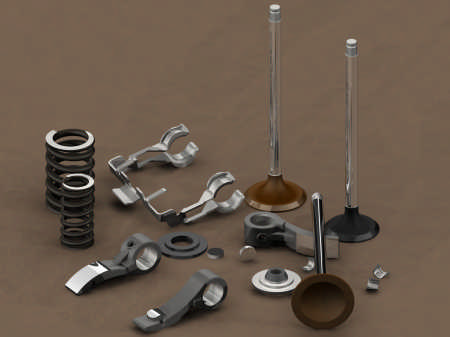

Oltre alle valvole vere e proprie (i "funghi valvola"), abbastanza semplici, abbiamo disegnato i particolari connessi: semiconi, scodellino, molla pincipale e molla antitorsione, appoggio delle molle e placchetta dura. Le molle delle valvole sono realizzate con eliche a passo variabile, per rispecchiare l'infittimento delle spire che si ha alle estremità di ciascuna molla.
