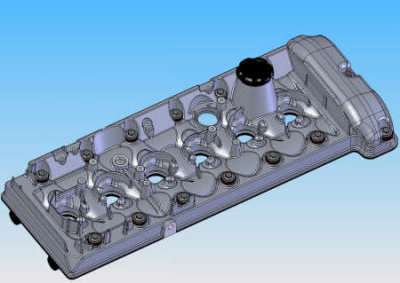

Coperchio della testata

Dal punto di vista della modellazione questo è forse il pezzo più interessante. Pur avendo un compito abbastanza semplice e limitato (chiudere la testata), questo componente è davvero complesso. La struttura è rappresentabile come una superficie abbastanza complessa dotata di uno spessore, ma la presenza di molte feature secondarie e nervature ne impedisce l'ottenimento come svuotamento. Pertanto si è optato per una tecnica molto simile a quella usata per le anime di monoblocco e testata, sebbene in modo più raffinato. Si è costruito un corpo pieno delimitato dalla superficie superiore del coperchio, aggiungendovi man mano nervature e sporgenze varie. Si è insieme costruito un corpo corrispondente alla parte interna da sottrarre successivamente. Per questo ciò che si vuole aggiungere all'interno del pezzo finale va sottratto dal corpo intero: ad esempio per ottenere una nervatura interna facciamo un taglio corrispondente alla nervatura nel corpo interno. Anche in questo caso abbiamo aggiunto i raccordi separatamente sul corpo interno e sul corpo esterno. Abbiamo infine sottratto il corpo interno da quello esterno e aggiunti i vari fori e filettatture.
